Cikkszám: 1BG-OG
Leírás: 90°-OS KÖNYÖK BSP FÉRFI 60°ÜLÉS/BSP FÉRFI O-GYŰRŰ ÁLLÍTHATÓ VÉG
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: 90° könyök

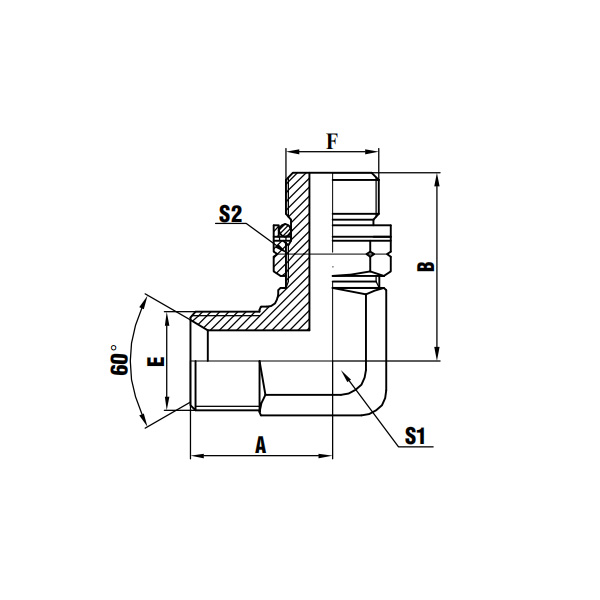

| RÉSZSZÁM | CÉRNA | O-GYŰRŰ | DIMENSONS | |||
| F | F | A | B | S1 | S2 | |
| 1BG9-040G | G1/4"X19 | O111 | 25 | 31.5 | 14 | 19 |
| 1BG9-04-060G | G3/8"X19 | O113 | 26.5 | 36.8 | 16 | 22 |
| 1BG9-060G | G3/8"X19 | O113 | 28 | 36.8 | 16 | 22 |
| 1BG9-06-080G | G1/2"X14 | O115 | 31 | 43.2 | 22 | 27 |
| 1BG9-080G | G1/2"X14 | O115 | 34.5 | 43.2 | 22 | 27 |
| 1BG9-120G | G3/4"X14 | 119 | 40 | 49.3 | 27 | 32 |
| 1BG9-12-160G | G1"X11 | 217 | 45 | 53 | 33 | 41 |
| 1BG9-160G | G1"X11 | 217 | 46 | 53 | 33 | 41 |
| 1BG9-20-160G | G1"X11 | 217 | 50.5 | 58 | 41 | 41 |
| 1BG9-200G | G1.1/4"X11 | O222 | 51.5 | 58 | 41 | 50 |
| 1BG9-240G | G1.1/2"X11 | O224 | 58.5 | 63 | 48 | 55 |
| Megjegyzés: Az F vége a DIN 3852-es porttal van összekötve. | ||||||
A 45°-os BSP apa, 60°-os ülés/BSP apa O-gyűrű állítható csapvég egyfajta hidraulikus tömlőszerelvény, amely 45 fokos könyökcsatlakozással rendelkezik, egyik végén BSP (British Standard Pipe) külső menettel és BSP külső menettel. a másik végén egy O-gyűrűs tömítéssel. A 60 fokos dőlésszögű ülés szoros és biztos illeszkedést biztosít, míg az állítható csapvég rugalmasságot tesz lehetővé a különböző tömlőkhöz vagy berendezésekhez való csatlakoztatás során.
Ezt a szerelvényt általában olyan hidraulikus rendszerekben használják, ahol nagynyomású folyadékszállításra van szükség. A BSP menetek erős és szivárgásmentes csatlakozást biztosítanak, az O-gyűrűs tömítés pedig javítja a tömítési teljesítményt, hogy megakadályozza a folyadékszivárgást. Az állítható csapvég lehetővé teszi az egyszerű telepítést és beállítást, így sokoldalú és kényelmes illeszkedést biztosít számos alkalmazáshoz.
Összefoglalva, a 45°-os BSP apa, 60°-os ülés/BSP apa O-gyűrűs állítható csapvég egy robusztus és megbízható hidraulikus szerelvény, amely kiváló tömítési teljesítményt és rugalmasságot kínál a nagynyomású folyadékátviteli rendszerek számára.
