Cikkszám: 1BJ
Leírás: BSP FÉM KETTŐS FELHASZNÁLÁS 60°-OS ÜLÉSHEZ VAGY RAGASZTOTT TÖMÍTÉSHEZ /JIC FÉM 74°CONE
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

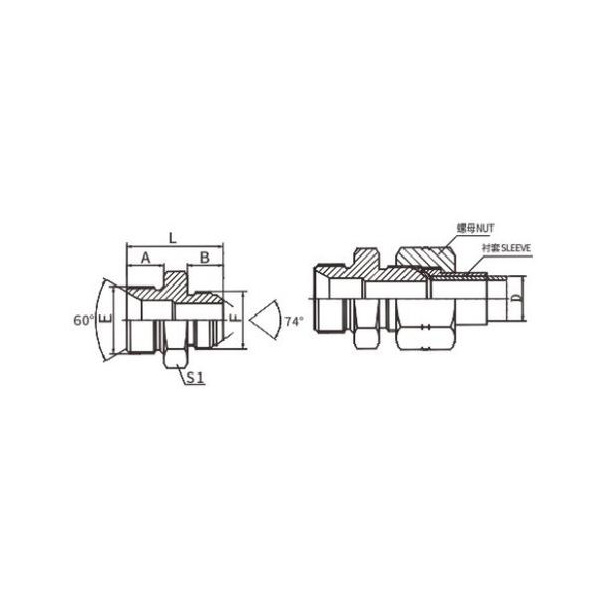

| RÉSZSZÁM | CÉRNA | MÉRETEK | ||||
| E | F | A | B | L | S1 | |
| 1BJ-02-04 | G1/8"X28 | 7/16"X20 | 10 | 14 | 30 | 14 |
| 1BJ-02-05 | G1/8"X28 | 1/2"X20 | 10 | 14 | 30 | 14 |
| 1BJ-02-06 | G1/8"X28 | 9/16"X18 | 10 | 14.1 | 30 | 17 |
| 1BJ-04 | G1/4"X19 | 7/16"X20 | 12 | 14 | 32 | 19 |
| 1BJ-04-05 | G1/4"X19 | 1/2"X20 | 12 | 14 | 32 | 19 |
| 1BJ-04-08 | G1/4"X19 | 3/4"X16 | 12 | 16.7 | 36.5 | 22 |
| 1BJ-04-10 | G1/4"X19 | 7/8"X14 | 12 | 19.3 | 39 | 24 |
| 1BJ-06 | G3/8"X19 | 9/16"X18 | 13.5 | 14.1 | 35.5 | 22 |
| 1BJ-06-04 | G3/8"X19 | 7/16"X20 | 13.5 | 14 | 35.5 | 22 |
| 1BJ-06-05 | G3/8"X19 | 1/2"X20 | 13.5 | 14 | 35.5 | 22 |
| 1BJ-06-08 | G3/8"X19 | 3/4"X16 | 13.5 | 16.7 | 38.5 | 22 |
| 1BJ-06-10 | G3/8"X19 | 7/8"X14 | 13.5 | 19.3 | 41 | 24 |
| 1BJ-06-12 | G3/8"X19 | 1,1/16"X12 | 13.5 | 21.9 | 45 | 30 |
| 1BJ-08 | G1/2"X14 | 3/4"×16 | 16 | 16.7 | 43 | 27 |
| 1BJ-08-04 | G1/2"X14 | 7/16"X20 | 16 | 14 | 40 | 27 |
| 1BJ-08-05 | G1/2"X14 | 1/2"X20 | 16 | 14 | 40 | 27 |
| 1BJ-08-06 | G1/2"X14 | 9/16"X18 | 16 | 14.1 | 40 | 27 |
| 1BJ-08-10 | G1/2"X14 | 7/8"X14 | 16 | 19.3 | 45.5 | 27 |
| 1BJ-08-12 | G1/2"X14 | 1,1/16"X12 | 16 | 21.9 | 48 | 30 |
| 1BJ-08-14 | G1/2"X14 | 1,3/16"X12 | 16 | 22.6 | 49.5 | 32 |
| 1BJ-08-16 | G1/2"X14 | 1,5/16"X12 | 16 | 23.1 | 50 | 36 |
| 1BJ-10 | G5/8"X14 | 7/8"X14 | 17.5 | 19.3 | 47 | 30 |
| 1BJ-10-08 | G5/8"X14 | 3/4"X16 | 17.5 | 16.7 | 44 | 30 |
| 1BJ-10-12 | G5/8"X14 | 1,1/16"X12 | 17.5 | 21.9 | 49.5 | 30 |
| 1BJ-10-16 | G5/8"X14 | 1,5/16"X12 | 17.5 | 23.1 | 51.5 | 36 |
| 1BJ-12 | G3/4"X14 | 1,1/16"X12 | 18.5 | 21.9 | 51.5 | 32 |
| 1BJ-12-06 | G3/4"X14 | 9/16"X18 | 18.5 | 14.1 | 43.5 | 32 |
| 1BJ-12-08 | G3/4"X14 | 3/4"X16 | 18.5 | 16.7 | 46.5 | 32 |
| 1BJ-12-10 | G3/4"X14 | 7/8"X14 | 18.5 | 19.3 | 49 | 32 |
| 1BJ-12-14 | G3/4"X14 | 1,3/16"X12 | 18.5 | 22.6 | 52 | 32 |
| 1BJ-12-16 | G3/4"X14 | 1,5/16"X12 | 18.5 | 23.1 | 52.5 | 34 |
| 1BJ-12-20 | G3/4"X14 | 1,5/8"X12 | 18.5 | 24.3 | 55.5 | 46 |
| 1BJ-16 | G1"X11 | 1,5/16"X12 | 20.5 | 23.1 | 57 | 41 |
| 1BJ-16-08 | G1"X11 | 3/4"X16 | 20.5 | 16.7 | 50 | 41 |
| 1BJ-16-10 | G1"X11 | 7/8"X14 | 20.5 | 19.3 | 53 | 41 |
| 1BJ-16-12 | G1"X11 | 1,1/16"X12 | 20.5 | 21.9 | 55.5 | 41 |
| 1BJ-16-14 | G1"X11 | 1,3/16"X12 | 20.5 | 22.6 | 56 | 41 |
| 1BJ-16-20 | G1"X11 | 1,5/8"X12 | 20.5 | 24.3 | 58 | 46 |
| 1BJ-20 | G1.1/4"X11 | 1,5/8"X12 | 20.5 | 24.3 | 62 | 50 |
| 1BJ-20-12 | G1.1/4"X11 | 1,1/16"X12 | 20.5 | 21.9 | 57.5 | 50 |
| 1BJ-20-16 | G1.1/4"X11 | 1,5/16"X12 | 20.5 | 23.1 | 60.5 | 50 |
| 1BJ-20-24 | G1.1/4"X11 | 1,7/8"X12 | 20.5 | 27.5 | 63 | 50 |
| 1BJ-24-16 | G1.1/2"X11 | 1,5/16"X12 | 23 | 23.1 | 61 | 55 |
| 1BJ-24-20 | G1.1/2"X11 | 1,5/8"X12 | 23 | 24.3 | 62.5 | 55 |
| 1BJ-24 | G1.1/2"X11 | 1,7/8"X12 | 23 | 27.5 | 67.5 | 55 |
| 1BJ-24-32 | G1.1/2"X11 | 2,1/2"X12 | 23 | 33.9 | 74 | 65 |
| 1BJ-32 | G2"X11 | 2,1/2"X12 | 25.5 | 33.9 | 77.5 | 70 |
| 1BJ-32-24 | G2"X11 | 1,7/8"X12 | 25.5 | 27.5 | 70 | 70 |
| Megjegyzés: Az anyát és a hüvelyt külön kell megrendelni. Az NB200-as anya és az NB500-as hüvely metrikus csőhöz, az NB200-as anya és az NB300-as hüvely inch-csőhöz való. | ||||||
A BSP ellenanya, más néven záróanya vagy záróanya, egy speciális anyatípus, amelyet arra terveztek, hogy rögzítse a menetes kötést, és megakadályozza annak meglazulását vibráció vagy egyéb külső erők hatására. A BSP mozaikszó a British Standard Pipe rövidítése, ami azt jelzi, hogy a biztosítóanya kompatibilis a cső- és vízvezeték-alkalmazásokban általánosan használt BSP menetezési szabványokkal.
Ezt a fajta anyát általában menetes csavarral vagy csavarral együtt használják, hogy a rögzítőelem a helyén maradjon, így biztosítva a szoros és biztonságos csatlakozást. A biztosítóanyák elengedhetetlenek azokban a rendszerekben, ahol a szokásos anyák idővel meglazulhatnak, veszélyeztetve a kötés integritását.
A BSP záróanyákat gyakran nylon betéttel vagy torz menettel tervezik, ami meghúzáskor súrlódást és ellenállást hoz létre, így megakadályozza az anya kilazulását. Ezeket az anyákat széles körben használják különféle ipari, vízvezeték- és autóipari alkalmazásokban, ahol biztonságos, rezgésálló menetes csatlakozásra van szükség.
Összefoglalva, a BSP ellenanya kulcsfontosságú alkatrésze a csővezetékek és más rendszerek menetes csatlakozásainak stabilitásának és biztonságának megőrzésében, biztosítva, hogy azok még vibráció vagy igénybevétel esetén is feszesek és működőképesek maradjanak.
