Cikkszám: 1BG
Leírás: BSP FÉM KETTŐS HASZNÁLAT 60°-OS ÜLÉSHEZ VAGY RAGASZTOTT TÖMÍTÉSHEZ/BSP HÍM O-GYŰRŰHEZ
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

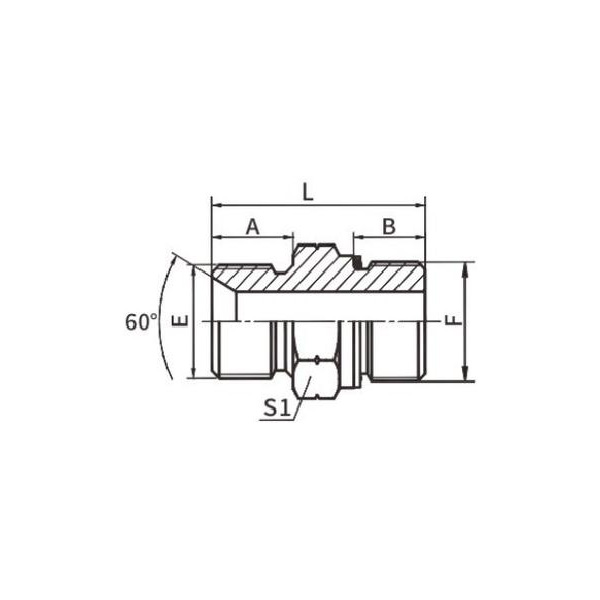

| RÉSZ SZ. | CÉRNA | O-GYŰRŰ | MÉRETEK | ||||
| E | F | F | A | B | L | S1 | |
| 1BG-02 | G1/8"X28 | G1/8"X28 | 11 | 10 | 9.5 | 27 | 14 |
| 1BG-04 | G1/4"X19 | G1/4"X19 | O111 | 12 | 11 | 31 | 19 |
| 1BG-04-06 | G1/4"X19 | G3/8"X19 | O113 | 12 | 11.5 | 32 | 22 |
| 1BG-06 | G3/8"X19 | G3/8"X19 | O113 | 13.5 | 11.5 | 33 | 22 |
| 1BG-06-04 | G3/8"X19 | G1/4"X19 | 111 | 13.5 | 11 | 32.5 | 22 |
| 1BG-08 | G1/2"X14 | G1/2"X14 | O115 | 16 | 14 | 41 | 27 |
| 1BG-08-06 | G1/2"X14 | G3/8"X19 | O113 | 16 | 11.5 | 36 | 27 |
| 1BG-08-12 | G1/2"X14 | G3/4"X14 | 119 | 16 | 15.5 | 45.5 | 32 |
| 1BG-10-08 | G5/8"X14 | G1/2"X14 | O115 | 17.5 | 14 | 44.5 | 30 |
| 1BG-12 | G3/4"X14 | G3/4"X14 | 119 | 18.5 | 15.5 | 46 | 32 |
| 1BG-12-08 | G3/4"X14 | G1/2"X14 | 115 | 18.5 | 14 | 45.5 | 32 |
| 1BG-16-08 | G1"X11 | G1/2"X14 | O115 | 20.5 | 14 | 50.5 | 41 |
| 1BG-16 | G1"X11 | G1"X11 | 217 | 20.5 | 18 | 53 | 41 |
| 1BG-16-12 | G1"X11 | G3/4"X14 | 119 | 20.5 | 15.5 | 52 | 41 |
| 1BG-20 | G1.1/4"X11 | G1.1/4"X11 | 222 | 20.5 | 20 | 58.5 | 50 |
| 1BG-24 | G1.1/2"X11 | G1.1/2"X11 | 224 | 23 | 21.5 | 62.5 | 55 |
| Megjegyzés: Az F vége a DIN 3852-es porthoz van csatlakoztatva. | |||||||
A BSP dupla 60°-os üléshez ragasztott tömítés /BSPT Apa egy nagy teljesítményű hidraulikus szerelvény, amelyet olyan folyadékellátó rendszerekben való használatra terveztek, ahol a robusztus és szivárgásmentes csatlakozás elengedhetetlen. Ennek a szerelvénynek az egyik végén British Standard Pipe (BSP) külső menet van, amelyet úgy terveztek, hogy illeszkedjen a megfelelő BSP belső menethez. A 60 fokos ülés és a ragasztott tömítési technológia szoros, biztos illeszkedést biztosít, amely megakadályozza a folyadék szivárgását még nagy nyomás alatt is.
A BSPT (British Standard Pipe Tapered) menet egy kúpos menet, amely biztonságos, szivárgásmentes csatlakozást biztosít. Ha egy megfelelő BSPT anyaszerelettel párosítják, a kúpos menetek egymásba ékelődnek, szoros tömítést hozva létre, amely ellenáll a vibráció vagy nyomásváltozások miatti kilazulásnak.
A „Dupla” a termék nevében azt sugallja, hogy ez a szerelvény további tömítési vagy csatlakozási tulajdonságokkal rendelkezhet a fokozott teljesítmény és megbízhatóság érdekében. A ragasztott tömítés egy olyan tömítőanyagra utal, amely a szerelvényhez van ragasztva, és extra védelmet nyújt a szivárgások ellen.
Ez a szerelvény a folyadékenergia-alkalmazások széles körében használható, beleértve a hidraulikát, pneumatikát és kenőrendszereket. Különösen hasznos nagynyomású környezetben, ahol a robusztus, szivárgásmentes csatlakozás kritikus fontosságú.
Összefoglalva, a BSP dupla dupla 60°-os üléshez ragasztott tömítés/BSPT apa egy kiváló minőségű idom, amely kivételes tömítési teljesítményt és tartósságot kínál az igényes folyadékenergia-alkalmazásokhoz.
