Cikkszám: 2F
Leírás: ORFS FÉRFI O-GYŰRŰ/ORFS NŐ
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

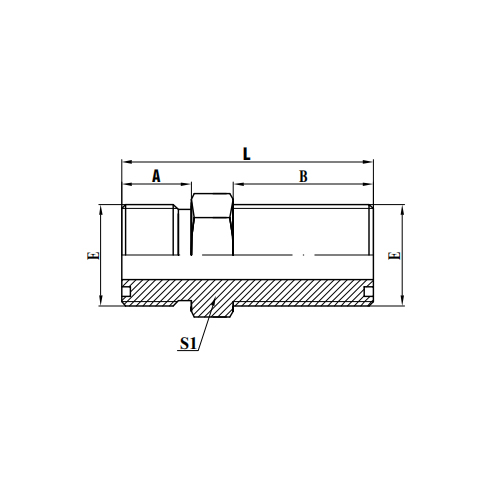

| RÉSZSZÁM | CÉRNA | O-GYŰRŰ | MÉRETEK | |||||
| E | F | E | A | B | L | S1 | S2 | |
| 2F-04 | 9/16"X18 | 9/16"X18 | 11 | 9.8 | 8.5 | 33 | 17 | 19 |
| 2F-04-06 | 9/16"X18 | 11/16"X16 | 11 | 9.8 | 10 | 34.5 | 17 | 22 |
| 2F-04-08 | 9/16"X18 | 13/16"X16 | O011 | 9.8 | 11 | 36.5 | 19 | 27 |
| 2F-06-04 | 11/16"X16 | 9/16"X18 | 12 | 11.2 | 8.5 | 35.5 | 19 | 19 |
| 2F-06 | 11/16"X16 | 11/16"X16 | 12 | 11.2 | 10 | 38.5 | 19 | 22 |
| 2F-06-08 | 11/16"X16 | 13/16"X16 | 12 | 11.2 | 11 | 37.7 | 19 | 27 |
| 2F-08-06 | 13/16"X16 | 11/16"X16 | 14 | 13 | 10 | 41 | 22 | 22 |
| 2F-08 | 13/16"X16 | 13/16"X16 | 14 | 13 | 11 | 43 | 22 | 27 |
| 2F-08-10 | 13/16"X16 | 1"X14 | 14 | 13 | 13.5 | 45.5 | 24 | 30 |
| 2F-08-12 | 13/16"X16 | 1,3/16"X12 | 14 | 13 | 15 | 49 | 30 | 36 |
| 2F-10-08 | 1"X14 | 13/16"X16 | 16 | 15.5 | 11 | 47.5 | 27 | 27 |
| 2F-10 | 1"X14 | 1"X14 | 16 | 15.5 | 13.5 | 51.5 | 27 | 30 |
| 2F-10-12 | 1"X14 | 1,3/16"X12 | 16 | 15.5 | 15 | 51.5 | 30 | 36 |
| 2F-10-16 | 1"X14 | 1,7/16"X12 | 16 | 15.5 | 15 | 56 | 36 | 41 |
| 2F-12-08 | 1,3/16"X12 | 13/16"X16 | 18 | 17 | 11 | 50.5 | 32 | 27 |
| 2F-12-10 | 1,3/16"X12 | 1"X14 | 18 | 17 | 13.5 | 54.5 | 32 | 30 |
| 2F-12 | 1,3/16"X12 | 1,3/16"X12 | 18 | 17 | 15 | 56 | 32 | 36 |
| 2F-12-16 | 1,3/16"X12 | 1,7/16"X12 | 18 | 17 | 15 | 58 | 36 | 41 |
| 2F-16-12 | 1,7/16"X12 | 1,3/16"X12 | O021 | 17.5 | 15 | 58 | 38 | 36 |
| 2F-16 | 1,7/16"X12 | 1,7/16"X12 | O021 | 17.5 | 15 | 60 | 38 | 41 |
| 2F-16-20 | 1,7/16"X12 | 1,11/16"X12 | 21 | 17.5 | 15 | 62 | 41 | 50 |
| 2F-20-16 | 1,11/16"X12 | 1,7/16"X12 | 25 | 17.5 | 15 | 58.5 | 46 | 41 |
| 2F-20 | 1,11/16"X12 | 1,11/16"X12 | 25 | 17.5 | 15 | 62 | 46 | 50 |
| 2F-20-24 | 1,11/16"X12 | 2"X12 | 25 | 17.5 | 16 | 65.5 | 50 | 60 |
| 2F-24-20 | 2"X12 | 1,11/16"X12 | 29 | 17.5 | 15 | 64 | 55 | 50 |
| 2F-24 | 2"X12 | 2"X12 | 29 | 17.5 | 16 | 64 | 55 | 60 |
ORFS férfi O-gyűrű és ORFS nő bemutatása
Az ORFS (O-Ring Face Seal) rendszer egy széles körben alkalmazott hidraulikus illesztési technológia, amely biztosítja a szivárgásmentes csatlakozásokat. Ebben a rendszerben az ORFS Male O-gyűrű és az ORFS Female alkatrészek döntő szerepet játszanak.
Az ORFS Apa O-gyűrű egy menetes idom O-gyűrűs tömítéssel, amely szoros, szivárgásmentes csatlakozást biztosít, ha kompatibilis anyacsavarral van párosítva. Kialakítása egyszerű be- és leszerelést tesz lehetővé, míg az O-gyűrű biztonságos tömítést biztosít még nagy nyomás alatt is.
Másrészt az ORFS Female idomot úgy tervezték, hogy fogadja az apa O-gyűrűs szerelvényt, tökéletes tömítést hozva létre, amikor a kettő párosul. Az anyaszerelvény belseje precíziós megmunkálású, hogy szoros illeszkedést biztosítson az apa O-gyűrűhöz, megakadályozva a folyadékszivárgást.
Mind az ORFS Male O-gyűrű, mind az ORFS Female szerelvények kiváló minőségű anyagokból készülnek, biztosítva a tartósságot és a hosszú élettartamot még az igényes ipari környezetben is. Ezeket a szerelvényeket gyakran használják hidraulikus rendszerekben különböző iparágakban, beleértve az autógyártást, a repülőgépgyártást és a nehézgépeket, ahol elengedhetetlenek a megbízható és szivárgásmentes csatlakozások.
Ezen szerelvények vásárlásakor fontos, hogy olyan jó hírű gyártót válasszunk, aki nem csak a kiváló minőségű termékeket, hanem a kivételes vevőszolgálatot és az időben történő szállítást is garantálni tudja. Ez biztosítja, hogy hidraulikus rendszere működőképes és szivárgásmentes maradjon, minimalizálva az állásidőt és maximalizálva a hatékonyságot.
