Cikkszám: 20241
Leírás: 20241-45°METRIKUS NŐI LAPOS TÖMÍTÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 45°

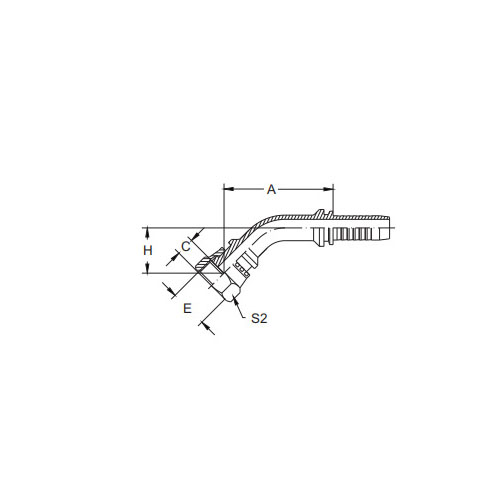

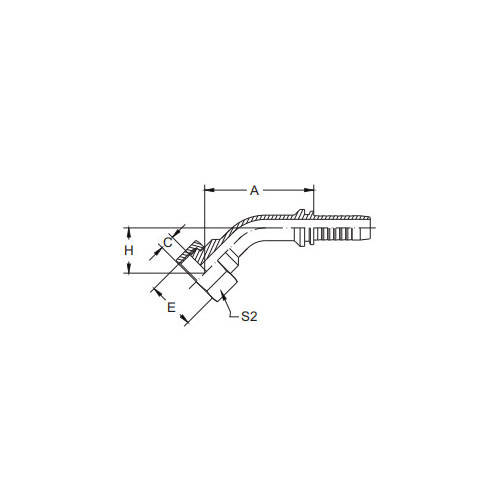

| PARTNO. | SZÁLA | TÖMLŐ | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 20241-14-04 | M14x1,5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 |
| 20241-14-05 | M14x1,5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 |
| 20241-16-05 | M16x1,5 | 8 | 5 | 43.4 | 8.5 | 20 | 22 |
| 20241-18-06 | M18x1,5 | 10 | 6 | 45.7 | 8.5 | 21.4 | 24 |
| 20241-22-08 | M22x1,5 | 12 | 8 | 58.9 | 10 | 24 | 27 |
| 20241-27-10T | M27x1,5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
| 20241-30-12 | M30x1,5 | 20 | 12 | 77.4 | 11 | 30 | 36 |
| 20241-36-12T | M36x2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
| 20241-36-14T | M36x2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
| 20241-36-16 | M36x2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
| 20241-39-16T | M39x2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
| 20241-42-20 | M42x2 | 32 | 20 | 95.9 | 15 | 35.2 | 50 |
| 20241-45-20T | M45x2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
| 20241-52-20T | M52x2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
| 20241-52-24T | M52x2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
| 20241-60-28T | M60x2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
| 20241-64-32T | M64x2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
20241-45° metrikus anya lapos tömítés Bevezetés
A 20241-45°-os metrikus anya lapos tömítés egy precíziós tervezésű szerelvény, amely biztonságos és szivárgásmentes tömítést biztosít a metrikus folyadékrendszerekben. Ez az egyedülálló szerelvény 45°-os szöget zár be az anyavégen, amely biztonságos csatlakozást és egyszerű felszerelést kínál.
A 20241-45° Metric Female Flat Seal lapos tömítés kialakítása szoros és megbízható tömítőfelületet biztosít, hatékonyan megakadályozza a folyadékszivárgást és megőrzi a rendszer integritását. Ez a funkció különösen fontos nagynyomású vagy kritikus alkalmazásoknál, ahol a szivárgás súlyos következményekkel járhat.
A kiváló minőségű anyagokból készült 20241-45° Metric Female Flat Sealt úgy építették meg, hogy ellenálljon az ipari felhasználás szigorának. Kiváló tartósságot és korrózióállóságot mutat, hosszú élettartamot biztosítva még zord körülmények között is.
A 45°-os szög az anya végén nemcsak biztonságos csatlakozást biztosít, hanem megkönnyíti a megfelelő apa alkatrészhez való igazítást is. Ez a funkció leegyszerűsíti a telepítési folyamatot, csökkenti az állásidőt és javítja a működési hatékonyságot.
Összességében a 20241-45°-os metrikus anya lapos tömítés megbízható és hatékony idom, amely kiváló tömítőképességet kínál a metrikus folyadékrendszerekhez. Precíziós tervezése, kiváló minőségű anyagai és innovatív kialakítása értékes kiegészítője minden olyan ipari folyadékrendszernek, amely biztonságos és szivárgásmentes csatlakozást igényel.
