Cikkszám: 20411
Leírás: 20411-METRIC NŐI 24° KÚPÜLÉS L.T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

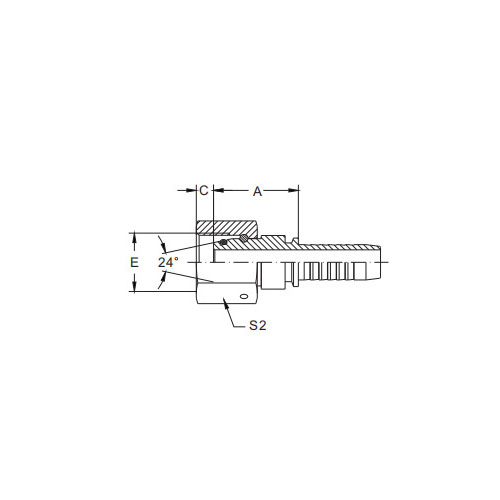

| PARTNO. | SZÁLA | HOSEBORE | TUBEO.D. | ORING | MÉRETEK | |||
| DN | GONDOLATJEL | A | C | S2 | ||||
| 20411-12-04 | M12x1,5 | 6 | 4 | 6 | O04,5x1,5 | 22.5 | 1.1 | 14 |
| 20411-14-04T | M14x1,5 | 6 | 4 | 8 | O06,5x1,5 | 22.5 | 1.1 | 17 |
| 20411-14-06 | M14x1,5 | 10 | 6 | 8 | O06,5x1,5 | 23 | 1.1 | 17 |
| 20411-16-04T | M16x1,5 | 6 | 4 | 10 | O08.0x1.5 | 20.5 | 2 | 19 |
| 20411-16-05T | M16x1,5 | 8 | 5 | 10 | O08.0x1.5 | 22 | 2 | 19 |
| 20411-16-06 | M16x1,5 | 10 | 6 | 10 | O08.0x1.5 | 23.5 | 1.3 | 19 |
| 20411-18-05T | M18x1,5 | 8 | 5 | 12 | O10.0x1.5 | 24.5 | 2 | 22 |
| 20411-18-06T | M18x1,5 | 10 | 6 | 12 | O10.0x1.5 | 27.5 | 2 | 22 |
| 20411-18-08 | M18x1,5 | 12 | 8 | 12 | O10.0x1.5 | 24.5 | 1.5 | 22 |
| 20411-22-05T | M22x1,5 | 8 | 5 | 15 | O12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-06T | M22x1,5 | 10 | 6 | 15 | O12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-08T | M22x1,5 | 12 | 8 | 15 | O12.0x2.0 | 29 | 2.5 | 27 |
| 20411-26-10T | M26x1,5 | 16 | 10 | 18 | O15.0x2.0 | 30 | 2 | 32 |
| 20411-26-12 | M26x1,5 | 20 | 12 | 18 | O15.0x2.0 | 27.5 | 2.5 | 32 |
| 20411-30-10T | M30x2 | 16 | 10 | 22 | O20.0x2.0 | 31 | 3 | 36 |
| 20411-30-12T | M30x2 | 20 | 12 | 22 | O20.0x2.0 | 34 | 3 | 36 |
| 20411-36-12T | M36x2 | 20 | 12 | 28 | O26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-14T | M36x2 | 22 | 14 | 28 | O26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-16T | M36x2 | 25 | 16 | 28 | O26.0x2.0 | 30 | 3.7 | 41 |
| 20411-45-16T | M45x2 | 25 | 16 | 35 | O32.0x2.5 | 37 | 3.5 | 50 |
| 20411-45-20T | M45x2 | 32 | 20 | 35 | O32.0x2.5 | 37.5 | 3.5 | 50 |
| 20411-52-20T | M52x2 | 32 | 20 | 42 | O38.0x2.5 | 38.5 | 4.5 | 60 |
| 20411-52-24T | M52x2 | 40 | 24 | 42 | O38.0x2.5 | 38.5 | 4.5 | 60 |
20411-Metric női 24°-os kúpülés L.T. Bevezetés
A 20411-Metric női 24°-os kúpülés L.T. egy precíziós tervezésű alkatrész, amelyet arra terveztek, hogy biztonságos és szivárgásmentes kapcsolatot biztosítson metrikus folyadékrendszerekben, kifejezetten alacsony hőmérsékletű (L.T.) alkalmazásokhoz optimalizálva. Ez a szerelvény egy 24°-os kúpos üléket tartalmaz, amely kivételes tömítőképességet és robusztus, tartós csatlakozást biztosít.
A 24°-os kúpos ülést úgy tervezték, hogy pontosan illeszkedjen a hozzá tartozó apa alkatrészhez, biztonságos tömítést hozva létre, amely ellenáll a magas nyomású és az alacsony hőmérsékletű környezet igénybevételének is. Ez a robusztus kialakítás extrém körülmények között is megbízható teljesítményt biztosít, így számos ipari és kereskedelmi alkalmazásra alkalmas.
A kiváló minőségű anyagokból készült 20411-Metric Female 24° Cone Seat L.T. kiváló tartósságot és a hideg okozta degradációval szembeni ellenállást mutat. Megőrzi tömítőképességét fagyos körülmények között is, biztosítva a folyamatos és megbízható folyadékáramlást.
Ezenkívül a 20411-Metric Female 24° Cone Seat L.T. kompakt kialakítása és sima felületei. megkönnyíti a gyors és egyszerű telepítést és szétszerelést. Ez növeli a működési hatékonyságot és minimalizálja az állásidőt, így ideális választás a gyakori karbantartást vagy módosítást igénylő rendszerek számára.
Összefoglalva, a 20411-Metric Female 24° Cone Seat L.T. megbízható és hatékony megoldás alacsony hőmérsékleten működő metrikus folyadékrendszerekhez. Precíziós tervezésének, kiváló minőségű anyagainak és hideg környezetre optimalizált kialakításának köszönhetően értékes kiegészítője lehet minden olyan ipari vagy kereskedelmi folyadékrendszernek, amely biztonságos és szivárgásmentes csatlakozást igényel.
