Rendelési szám: 87643
Leírás: 87643-45°SAE FLANGE 6000 PSI INTERLOCK
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 45°

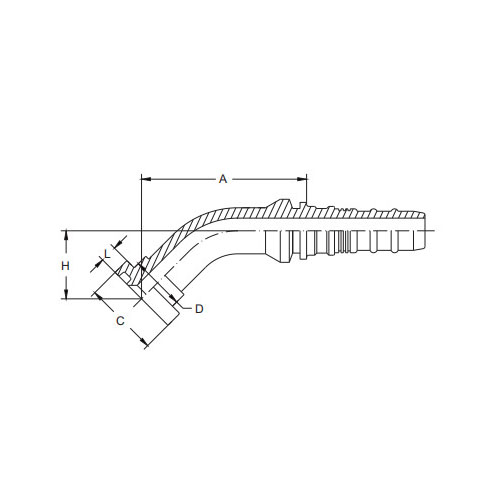

| PARTNO. | KARIMA MÉRETE | tömlőfurat | MÉRETEK | |||||
| DN | GONDOLATJEL | A | C | D | H | L | ||
| 87643-12-12 | 3/4" | 20 | 12 | 88.7 | 41.3 | 32 | 31.8 | 8.76 |
| 87643-16-12 | 1" | 20 | 12 | 90.8 | 47.6 | 38 | 33.9 | 9.53 |
| 87643-16-16 | 1" | 25 | 16 | 101.1 | 47.6 | 38 | 34.7 | 9.53 |
| 87643-20-16 | 1-1/4" | 25 | 16 | 103.9 | 54 | 44 | 37.5 | 10.29 |
| 87643-20-20 | 1-1/4" | 32 | 20 | 116.6 | 54 | 44 | 41.5 | 10.29 |
| 87643-24-20 | 1-1/2" | 32 | 20 | 120.1 | 63.5 | 51 | 45.1 | 12.57 |
| 87643-24-24 | 1-1/2" | 40 | 24 | 134.6 | 63.5 | 51 | 49 | 12.57 |
| 87643-32-24 | 2" | 40 | 24 | 140.2 | 79.4 | 67 | 54.7 | 12.57 |
| 87643-32-32 | 2" | 50 | 32 | 163.3 | 79.4 | 67 | 61.9 | 12.57 |
45°-os szögű konfigurációja sima átmeneteket és hatékony irányváltoztatást tesz lehetővé a csőrendszerekben, optimalizálja a folyadékáramlást és csökkenti a nyomásveszteséget.
A kiváló minőségű anyagokból készült karima úgy készült, hogy ellenálljon a nagy nyomású környezet követelményeinek, így biztosítva a tartósságot és a hosszú élettartamot. A reteszelő kialakítás fokozza a karima szerkezeti integritását, biztonságos és szivárgásmentes csatlakozást biztosítva.
A 87643-45°-os SAE karima kompatibilis a SAE szabvány szerinti komponensekkel, így könnyen integrálható a meglévő rendszerekbe vagy újakat építhet. Precíziós gyártása biztosítja a pontos illeszkedést a kompatibilis szerelvényekkel és csövekkel, minimalizálva a szivárgás kockázatát és maximalizálva a rendszer hatékonyságát.
Függetlenül attól, hogy hidraulikus rendszerekben, pneumatikus rendszerekben vagy más folyadékenergia-alkalmazásokban használják, ez a karima megbízható megoldást kínál a folyadékátviteli rendszer integritásának és teljesítményének megőrzésére. Robusztus felépítésével és precíziós tervezésével a 87643-45° SAE Flange 6000 PSI Interlock megbízható választás az ipari folyadékszállítási igényekhez.
