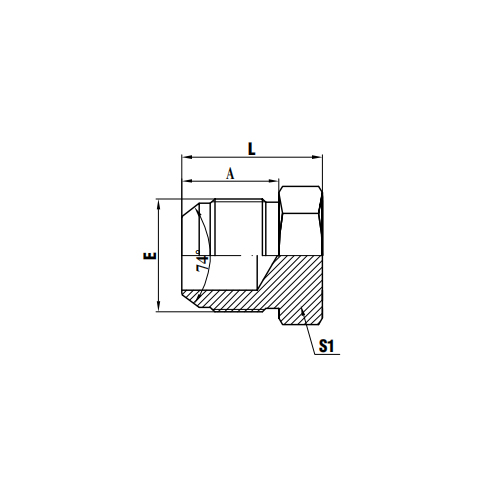

cikkszám: 4J
Leírás: JIC MALE 74°CONE DUGÓ
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
| RÉSZ SZ | CÉRNA | MÉRETEK | ||
| E | A | S1 | ||
| 4J-04 | 7/16"X20 | 14 | 20 | 12 |
| 4J-05 | 1/2"X20 | 14 | 20 | 14 |
| 4J-06 | 9/16"X18 | 14.1 | 20 | 17 |
| 4J-08 | 3/4"X16 | 16.7 | 25 | 22 |
| 4J-10 | 7/8"X14 | 19.3 | 27.5 | 24 |
| 4J-12 | 1,1/16"X12 | 21.9 | 32 | 30 |
| 4J-14 | 1,3/16"X12 | 22.6 | 33.5 | 32 |
| 4J-16 | 1,5/16"X12 | 23.1 | 34 | 36 |
| 4J-20 | 1,5/8"X12 | 24.3 | 38 | 46 |
| 4J-24 | 1,7/8"X12 | 27.5 | 44.5 | 50 |
| 4J-32 | 2,1/2"X12 | 33.9 | 51 | 65 |
A JIC Male 74° Cone Plug egy hidraulikus szerelvény, amelyet általában folyadékellátó rendszerekben használnak. Ez a csatlakozó dugós JIC (Joint Industry Council) csatlakozóval rendelkezik, 74 fokos kúpos üléssel, amelyet úgy terveztek, hogy szoros tömítést hozzon létre, ha kompatibilis anya csatlakozóaljzattal párosítják.
A kúp szöge, valamint az apa kúp és az anyaülés közötti fém-fém érintkezés robusztus és szivárgásmentes kapcsolatot biztosít, ami elengedhetetlen a rendszernyomás fenntartásához és a folyadékszivárgás megelőzéséhez. Ez a fajta csatlakozás különösen alkalmas nagynyomású alkalmazásokhoz, ahol a megbízható tömítés kulcsfontosságú.
A JIC Male 74°-os kúpdugók jellemzően tartós anyagokból, például szénacélból vagy rozsdamentes acélból készülnek, így biztosítva a hosszú élettartamot és a teljesítményt még igényes környezetben is. Gyakran horganyzottak vagy más védőbevonattal rendelkeznek a korrózióállóság fokozása érdekében.
Ezeket a dugókat széles körben használják különféle hidraulikus rendszerekben, beleértve az ipari gépeket, nehéz berendezéseket és egyéb folyadékenergia-alkalmazásokat, ahol a biztonságos csatlakozás létfontosságú. A JIC apa 74°-os kúpos dugó kiválasztásakor elengedhetetlen a megfelelő méret és menetspecifikáció kiválasztása, hogy biztosítsa a kompatibilitást a rendszer aljzatával.
Összefoglalva, a JIC Male 74° Cone Plug biztonságos, szivárgásmentes csatlakozást biztosít a hidraulikus rendszerekben, köszönhetően a fém-fém illeszkedésnek és a tartós felépítésnek. Kritikus eleme a folyadékellátó rendszerek megbízhatóságának és teljesítményének biztosításában.
