Cikkszám: AJ
Leírás: JIC FÉRFI 74°CONE TEE
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Háromutas póló

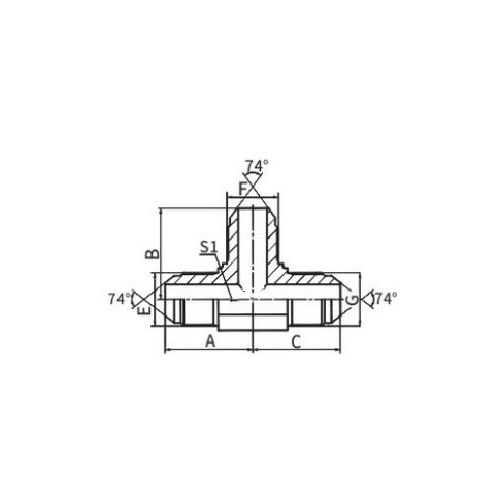

| RÉSZSZÁM | CÉRNA | MÉRETEK | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1,1/16"X12 | 1,1/16"X12 | 1,1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1,5/16"X12 | 1,5/16"X12 | 1,5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1,5/16"X12 | 1,1/16"X12 | 1,5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1,5/8"X12 | 1,5/8"X12 | 1,5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1,7/8"X12 | 1,7/8"X12 | 1,7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2,1/2"X12 | 2,1/2"X12 | 2,1/2"X12 | 78 | 78 | 78 | 63 | |

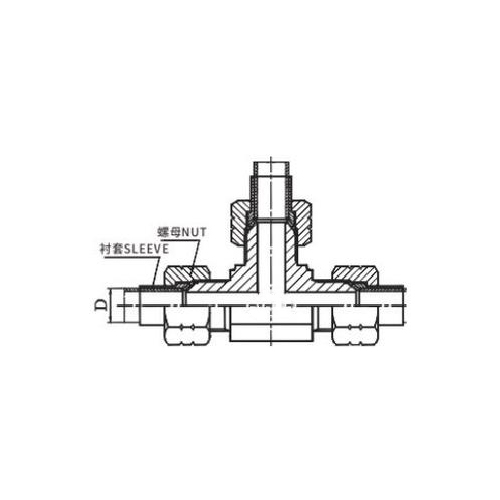

Megjegyzés: Az anyát és a hüvelyt külön kell megrendelni. Az NB200-as anya és az NB500-as hüvely metrikus csőhöz, az NB200-as anya és az NB300-as hüvely pedig hüvelykes csőhöz.
A JIC Male 74° Cone Tee egy hidraulikus szerelvény, amely három irányba ágazik, JIC (Joint Industry Council) csatlakozóval, mindkét végén 74 fokos kúpos üléssel. Ez a T-idom lehetővé teszi a folyadékáramlás több irányú elosztását vagy kombinálását egy hidraulikus rendszeren belül.
A JIC csatlakozók 74 fokos kúpos ülékei szoros és szivárgásmentes tömítést biztosítanak, ha kompatibilis anyaszerelvényekkel párosítják. Ez a kialakítás fém-fém érintkezési felületet biztosít, ami robusztus és megbízható csatlakozást eredményez, amely szivárgás nélkül ellenáll a nagy nyomásnak.
A JIC Male 74° Cone Tee szerelvények jellemzően tartós anyagokból készülnek, mint például szénacél vagy rozsdamentes acél, hogy biztosítsák a hosszú élettartamot és a teljesítményt az igényes hidraulikus rendszerekben. Ezek a szerelvények gyakran horganyzáson vagy más védőkezelésen mennek keresztül a korrózióállóság fokozása és élettartamuk meghosszabbítása érdekében.
Ennek a szerelvénynek a tee konfigurációja ideálissá teszi olyan rendszerekben való használatra, ahol a folyadékot több helyre kell elosztani, vagy különböző forrásokból kell kombinálni. Azáltal, hogy a folyadékot három irányban áramoltatja, a JIC Male 74° Cone Tee sokoldalúságot és hatékonyságot kínál a hidraulikus rendszerek kialakításában.
Összefoglalva, a JIC Male 74° Cone Tee egy robusztus és szivárgásmentes szerelvény, amely lehetővé teszi a folyadékáramlás elosztását vagy kombinálását a hidraulikus rendszerekben. Fém-fém tömítési kialakítása és tartós felépítése megbízható választássá teszi az igényes folyadékenergia-alkalmazásokhoz.
