cikkszám: 1FO
Leírás: ORFS MALE O-RING/SAE O-RING BOSS S-SOROZAT
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

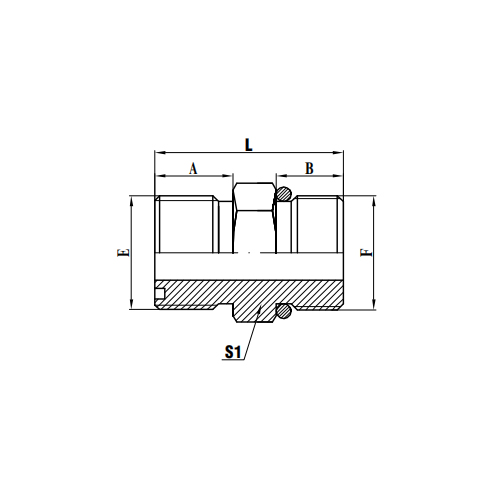

| RÉSZSZÁM | CÉRNA | O-GYŰRŰ | MÉRETEK | |||||
| E | F | E | F | A | B | S1 | ||
| 1FO-04 | 9/16"X18 | 7/16"X20 | 11 | 904 | 9.8 | 11 | 28.7 | 17 |
| 1F0-04-05 | 9/16"X18 | 1/2"X20 | 11 | 905 | 9.8 | 11 | 28.7 | 17 |
| 1F0-04-06 | 9/16"X18 | 9/16"X18 | 11 | 906 | 12 | 29.5 | 17 | |
| 1FO-04-08 | 9/16"X18 | 3/4"X16 | 11 | 908 | 9.8 | 14 | 33.5 | 22 |
| 1F0-06-04 | 11/16"X16 | 7/16"X20 | 12 | 904 | 11.2 | 11 | 31 | 19 |
| 1F0-06 | 11/16"X16 | 9/16"X18 | 12 | 906 | 11.2 | 12 | 31.9 | 19 |
| 1F0-06-08 | 11/16"X16 | 3/4"X16 | 12 | 908 | 11.2 | 14 | 35 | 22 |
| 1FO-06-10 | 11/16"X16 | 7/8"X14 | 12 | 910 | 11.2 | 16 | 38.5 | 27 |
| 1FO-08-06 | 13/16"X16 | 9/16"X18 | 14 | 906 | 12.8 | 12 | 34.5 | 22 |
| 1FO-08 | 13/16"X16 | 3/4"X16 | 14 | 908 | 12.8 | 14 | 36.6 | 22 |
| 1FO-08-10 | 13/16"X16 | 7/8"X14 | 14 | 910 | 12.8 | 16 | 40.5 | 27 |
| 1FO-08-12 | 13/16"X16 | 1,1/16"X12 | 14 | 912 | 12.8 | 18.5 | 44.5 | 32 |
| 1FO-10 | 1"X14 | 7/8"X14 | 16 | 910 | 15.5 | 16 | 43.1 | 27 |
| 1FO-10-08 | 1"X14 | 3/4"X16 | 16 | 908 | 15.5 | 14 | 41 | 27 |
| 1FO-10-12 | 1"X14 | 1,1/16"X12 | 16 | 912 | 15.5 | 18.5 | 47 | 32 |
| 1FO-12-10 | 1,3/16"X12 | 7/8"X14 | 18 | 910 | 17 | 16 | 46 | 32 |
| 1F0-12 | 1,3/16"X12 | 1,1/16"X12 | 18 | 912 | 17 | 18.5 | 48.6 | 32 |
| 1FO-12-16 | 1,3/16"X12 | 1,5/16"X12 | 18 | 916 | 17 | 18.5 | 49.8 | 38 |
| 1F0-16-12 | 1,7/16"X12 | 1,1/16"X12 | 21 | 912 | 17.5 | 18.5 | 50 | 38 |
| 1F0-16 | 1,7/16"X12 | 1,5/16"X12 | 21 | 916 | 17.5 | 18.5 | 50.3 | 38 |
| 1F0-16-20 | 1,7/16"X12 | 1,5/8"X12 | 21 | 920 | 17.5 | 18.5 | 52 | 50 |
| 1F0-20-16 | 1,11/16"X12 | 1,5/16"X12 | 25 | 916 | 17.5 | 18.5 | 52 | 46 |
| 1FO-20 | 1,11/16"X12 | 1,5/8"X12 | 25 | 920 | 17.5 | 18.5 | 52.3 | 50 |
| 1FO-24-20 | 2"X12 | 1,5/8"X12 | 29 | 920 | 17.5 | 18.5 | 54 | 55 |
| 1F0-24 | 2"X12 | 1,7/8"X12 | 29 | 924 | 17.5 | 18.5 | 54.1 | 55 |
| Megjegyzés: Az F vég az ISO 11926-1 porthoz csatlakozik. | ||||||||
ORFS Apa O-gyűrű/SAE O-gyűrű Boss S-Series Bevezetés
Az ORFS Male O-Ring/SAE O-Ring Boss S-sorozat egy olyan típusú hidraulikus szerelvény, amely O-gyűrűs homloktömítést alkalmaz a szivárgásmentes csatlakozások biztosítása érdekében a nagynyomású folyadékrendszerekben. Ez a sorozat megfelel a SAE (Society of Automotive Engineers) szabványoknak, különösen az ISO 11926-2 specifikációnak, így megbízható és szabványosított választás a hidraulikus alkalmazások széles skálájához.
Az ORFS (O-Ring Face Seal) kialakítás egy O-gyűrűt tartalmaz a szerelvényben, amely szoros tömítést hoz létre, ha kompatibilis anyacsavarral párosítja. Ez a tömítés segít megelőzni a folyadékszivárgást még nagy nyomás és vibráció esetén is, biztosítva a hidraulikus rendszer integritását és hatékonyságát.
A SAE O-Ring Boss S sorozatú szerelvényeit robusztus felépítésük és pontos tűréshatáruk jellemzi, ami biztonságos és megbízható csatlakozást tesz lehetővé. Ezeket a szerelvényeket úgy tervezték, hogy ellenálljanak az ipari felhasználás szigorának, így alkalmasak különféle hidraulikus rendszerekhez, beleértve az építőiparban, a bányászatban és a mezőgazdasági berendezésekben használtakat is.
Ezenkívül az S-sorozatú szerelvények könnyen telepíthetők és karbantarthatók, csökkentve az állásidőt és növelve a rendszer általános hatékonyságát. Kompatibilitásuk más SAE szabványú komponensekkel leegyszerűsíti az integrációs folyamatot, így időt és pénzt takarít meg a telepítés és a javítás során.
Összefoglalva, az ORFS Male O-Ring/SAE O-Ring Boss S-sorozat biztonságos és szivárgásmentes csatlakozást biztosít a nagynyomású hidraulikus rendszerekhez. Robusztus kialakítása, precíz tűrései és könnyű telepítése ideális választássá teszik számos ipari alkalmazáshoz.
