Cikkszám: 10611
Leírás: 10611-METRIKUS FÉRFI KETTŐS FELHASZNÁLÁS 60°-OS KÚPOS ÜLÉSHEZ VAGY RAGASZTOTT TÖMÍTÉSHEZ
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

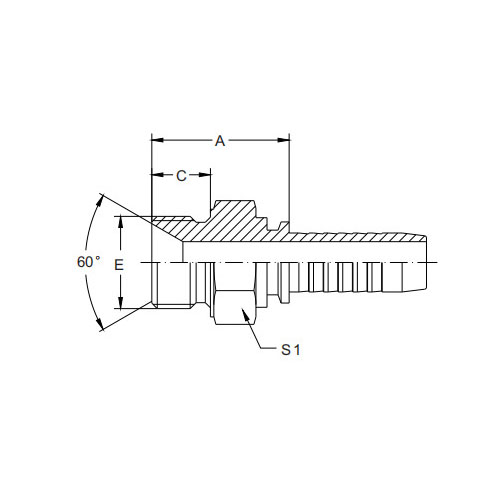

| PARTNO. | SZÁLA | TÖMLŐ | MÉRETEK | |||
| DN | GONDOLATJEL | A | C | S1 | ||
| 10611-14-04 | M14x1,5 | 6 | 4 | 23.5 | 11 | 19 |
| 10611-14-06 | M14x1,5 | 10 | 6 | 25 | 11 | 19 |
| 10611-16-04 | M16x1,5 | 6 | 4 | 27.5 | 12 | 22 |
| 10611-16-05 | M16x1,5 | 8 | 5 | 27.5 | 12 | 22 |
| 10611-18-06 | M18x1,5 | 10 | 6 | 27.5 | 12 | 24 |
| 10611-22-06 | M22x1,5 | 10 | 6 | 30.5 | 14 | 27 |
| 10611-22-08 | M22x1,5 | 12 | 8 | 31 | 14 | 27 |
| 10611-24-10 | M24x1,5 | 16 | 10 | 35 | 14 | 30 |
| 10611-26-10 | M26x1,5 | 16 | 10 | 34.5 | 16 | 32 |
| 10611-27-10D | M27x1,5 | 16 | 10 | 34.5 | 16 | 32 |
| 10611-27-10 | M27x2 | 16 | 10 | 37 | 18 | 32 |
| 10611-30-12D | M30x1,5 | 20 | 12 | 38 | 18 | 36 |
| 10611-30-12 | M30x2 | 20 | 12 | 38 | 18 | 36 |
| 10611-33-16 | M33x2 | 25 | 16 | 43 | 20 | 46 |
| 10611-42-20 | M42x2 | 32 | 20 | 46 | 20 | 50 |
| 10611-45-20 | M45x2 | 32 | 20 | 46 | 20 | 55 |
| 10611-48-24 | M48x2 | 40 | 24 | 46 | 20 | 55 |
| 10611-52-24 | M52x2 | 40 | 24 | 46 | 20 | 60 |
10611-Metric dupla használatú, 60°-os kúpos üléshez vagy ragasztott tömítéshez – Bevezetés
Az 10611-Metric dupla használatú dupla használatú csatlakozó egy sokoldalú és innovatív alkatrész, amelyet kettős felhasználásra terveztek metrikus csőrendszerekben. Ez az apa-idom azt a rugalmasságot kínálja, hogy az alkalmazási követelményektől függően akár 60°-os kúpos ülékcsatlakozáshoz vagy ragasztott tömítéshez is alkalmas.
A 60°-os kúpos ülékcsatlakozásokhoz a 10611-Metric duplahasználatú dupla használatú csatlakozóelem biztonságosan illeszkedik a kompatibilis anya kúpmenetes alkatrészekhez. A precíziósan kialakított 60°-os kúpszög szoros és szivárgásmentes tömítést biztosít, így ideális nagynyomású és kritikus alkalmazásokhoz, ahol a megbízhatóság a legfontosabb.
Alternatív megoldásként a szerelvény ragasztott tömítésekhez is használható. Ebben a forgatókönyvben úgy tervezték, hogy kötőanyagokkal vagy tömítőanyagokkal működjön együtt, hogy állandó és robusztus tömítést hozzon létre a csatlakozódugó és a megfelelő felület között. Ez a ragasztott tömítés kivételes tartósságot és szivárgásállóságot biztosít még szélsőséges körülmények között is.
A kiváló minőségű anyagokból készült 10611-Metric Male Double Use szerelvény kiváló korrózióállóságot és tartósságot mutat. Úgy készült, hogy ellenálljon a zord ipari környezet követelményeinek, és idővel megőrizze tömítési teljesítményét.
A precíziós menetezés és a vasalat kúpos alakja hozzájárul a kivételes tömítőképességéhez. A menetek aprólékosan megmunkáltak, hogy biztosítsák a sima és biztonságos párosítási folyamatot, míg a kúp alakja biztosítja a biztonságos illeszkedést a megfelelő üléshez vagy felülethez.
Akár megbízható kúpos ülékcsatlakozásra, akár robusztus ragasztott tömítésre van szüksége, az 10611-Metric dupla használatú dupla idom sokoldalú és megbízható megoldást kínál. Kettős célú kialakítása, precíziós tervezése és kiváló minőségű anyagai értékes kiegészítője a metrikus csővezetékek eszközkészletének.
