Cikkszám:20191
Leírás: 20191-90°METRIKUS NŐI MULTISEAL
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

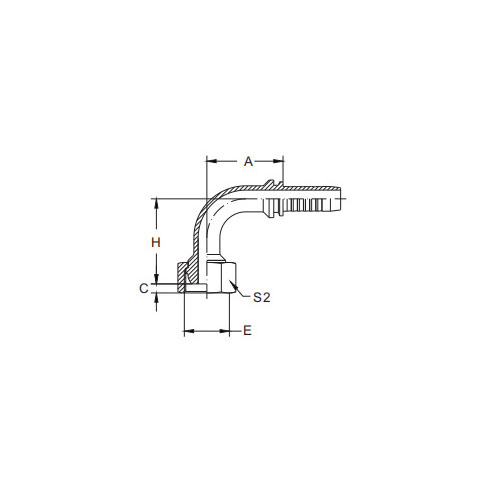

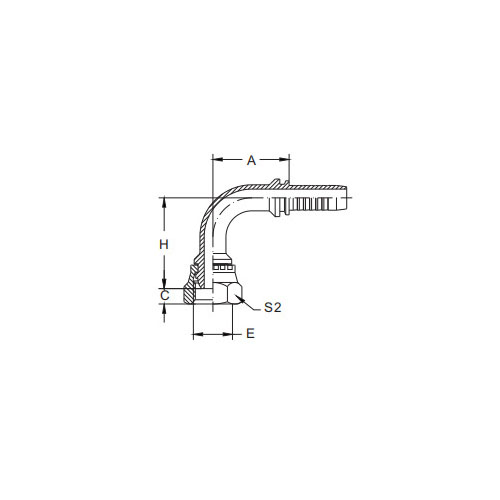

| PARTNO. | SZÁLA | TÖMLŐ | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 20191-10-03 | M10x1 | 5 | 3 | 27 | 2.5 | 35.5 | 14 |
| 20191-12-04 | M12x1,5 | 6 | 4 | 30 | 4 | 37.5 | 17 |
| 20191-14-04T | M14x1,5 | 6 | 4 | 30 | 4 | 38 | 17 |
| 20191-14-05 | M14x1,5 | 8 | 5 | 30 | 4 | 41 | 19 |
| 20191-16-04T | M16x1,5 | 6 | 4 | 30 | 4 | 38.5 | 19 |
| 20191-16-05T | M16x1,5 | 8 | 5 | 33 | 4 | 41.5 | 19 |
| 20191-16-06 | M16x1,5 | 10 | 6 | 35.3 | 4 | 43.8 | 22 |
| 20191-18-05T | M18x1,5 | 8 | 5 | 33 | 4 | 43 | 22 |
| 20191-18-06T | M18x1,5 | 10 | 6 | 35.3 | 4 | 45.3 | 22 |
| 20191-08-18 | M18x1,5 | 12 | 8 | 40.5 | 4 | 50.5 | 24 |
| 20191-20-06T | M20x1,5 | 10 | 6 | 35.3 | 5.5 | 43.8 | 24 |
| 20191-20-08 | M20x1,5 | 12 | 8 | 39.5 | 5.5 | 52 | 27 |
| 20191-22-06T | M22x1,5 | 10 | 6 | 35.3 | 5 | 44.3 | 27 |
| 20191-22-08T | M22x1,5 | 12 | 8 | 41 | 5 | 53 | 27 |
| 20191-24-08T | M24x1,5 | 12 | 8 | 41 | 5.5 | 51 | 30 |
| 20191-24-10 | M24x1,5 | 16 | 10 | 58 | 5.5 | 58.5 | 30 |
| 20191-27-10DT | M27x1,5 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-27-10T | M27x2 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-30-12DT | M30x1,5 | 20 | 12 | 67.5 | 6 | 68.5 | 36 |
| 20191-30-12T | M30x2 | 20 | 12 | 66.2 | 6 | 68.5 | 36 |
| 20191-36-12T | M36x2 | 20 | 12 | 65.5 | 7 | 67 | 41 |
| 20191-36-14T | M36x2 | 22 | 14 | 71.2 | 7 | 69 | 41 |
| 20191-39-16T | M39x2 | 25 | 16 | 78 | 7 | 73.5 | 46 |
| 20191-45-20T | M45x2 | 32 | 20 | 91.5 | 8.5 | 85 | 55 |
| 20191-52-24T | M52x2 | 40 | 24 | 109.4 | 9 | 100 | 60 |
| 20191-64-32T | M64x2 | 50 | 32 | 131 | 14 | 122.3 | 75 |
20191-90° metrikus nőstény multiseal Bevezetés
A 20191-90° Metric Female Multiseal egy nagy teljesítményű szerelvény, amelyet arra terveztek, hogy biztonságos és szivárgásmentes csatlakozást biztosítson metrikus csőrendszerekben. Ez a többtömítésű szerelvény fokozott tömítési képességeket kínál, megbízható teljesítményt biztosítva még kihívásokkal teli környezetben vagy nagy nyomású körülmények között is.
Ennek a szerelvénynek a legfontosabb jellemzője a 90°-os metrikus belső menetes kialakítás, amely lehetővé teszi a könnyű beszerelést és a kompatibilis külső menetes alkatrészekhez való csatlakoztatást. A menetek precízen vágottak, hogy biztosítsák a szoros és biztonságos illeszkedést, minimálisra csökkentve a szivárgás vagy elcsúszás kockázatát.
A szerelvény többrétegű tömítése arra utal, hogy többrétegű tömítést biztosít, így biztosítva a robusztus és hosszú élettartamú tömítést. Ezt a tulajdonságot speciális tömítőanyagok és tervezési elemek használatával érik el, amelyek együttesen megbízható tömítést hoznak létre a csatlakozáson áthaladó folyadékok vagy gázok ellen.
A 20191-90° Metric Female Multiseal kiváló minőségű anyagokból készül, amelyek kiváló korrózióállóságot és tartósságot kínálnak. Ez biztosítja, hogy a szerelvény ellenálljon a zord körülményeknek, és idővel megőrizze tömítőképességét.
Akár ipari folyadékkezelő rendszerekben, vízvezeték-rendszerekben vagy bármilyen más, biztonságos és megbízható csatlakozást igénylő metrikus csőrendszerben használják, a 20191-90° Metric Female Multiseal ideális választás. Precíziós menetezése, több tömítésű kialakítása és kiváló minőségű anyagai robusztus és tartós megoldást nyújtanak csővezetéki igényeinek kielégítésére.
