Cikkszám: 20441
Leírás: 20441-45° METRIC NŐI 24° CONE L.T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 45°

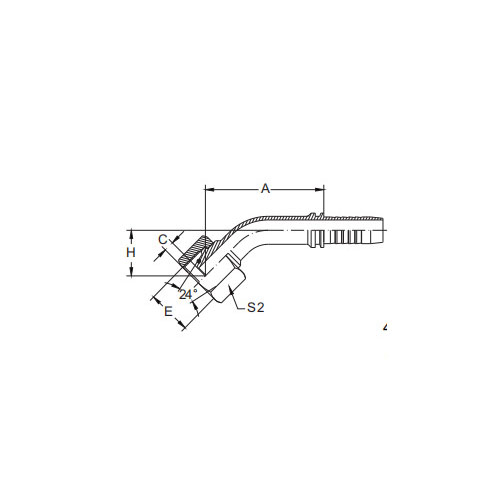

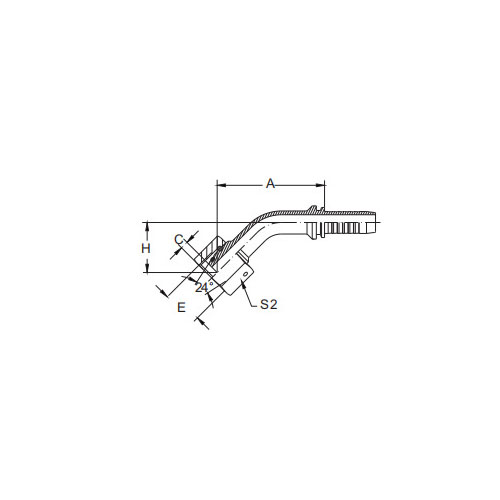

| PARTNO. | SZÁLA | TÖMLŐ | TUBEO.D. | ORING | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||||
| 20441-12-04 | M12x1,5 | 6 | 4 | 6 | O04,5x1,5 | 36 | 1.1 | 15.1 | 14 |
| 20441-14-04T | M14x1,5 | 6 | 4 | 8 | O06,5x1,5 | 38.1 | 1.1 | 16 | 17 |
| 20441-16-04T | M16x1,5 | 6 | 4 | 10 | O08.0x1.5 | 38.1 | 2 | 16 | 19 |
| 20441-16-05T | M16x1,5 | 8 | 5 | 10 | O08.0x1.5 | 40.3 | 2 | 17 | 19 |
| 20441-16-06 | M16x1,5 | 10 | 6 | 10 | O08.0x1.5 | 40.3 | 1.3 | 17 | 19 |
| 20441-18-05T | M18x1,5 | 8 | 5 | 12 | O10.0x1.5 | 40.3 | 2 | 17 | 22 |
| 20441-18-06T | M18x1,5 | 10 | 6 | 12 | O10.0x1.5 | 45 | 2 | 18.5 | 22 |
| 20441-22-05T | M22x1,5 | 8 | 5 | 15 | O12.0x2.0 | 40.9 | 2.5 | 18 | 27 |
| 20441-22-06T | M22x1,5 | 10 | 6 | 15 | O12.0x2.0 | 42 | 2.5 | 18 | 27 |
| 20441-22-08T | M22x1,5 | 12 | 8 | 15 | O12.0x2.0 | 48.8 | 2.5 | 20 | 27 |
| 20441-26-08T | M26x1,5 | 12 | 8 | 18 | O15.0x2.0 | 47.3 | 2 | 21 | 32 |
| 20441-26-10T | M26x1,5 | 16 | 10 | 18 | O15.0x2.0 | 58 | 2 | 23.5 | 32 |
| 20441-26-12 | M26x1,5 | 20 | 12 | 18 | O15.0x2.0 | 61.4 | 2.5 | 24.6 | 32 |
| 20441-27-10T | M27x1,5 | 16 | 10 | 18 | O15.0x2.0 | 55.1 | 2.5 | 23.5 | 32 |
| 20441-30-10T | M30x2 | 16 | 10 | 22 | O20.0x2.0 | 56.4 | 3 | 24.1 | 36 |
| 20441-30-12T | M30x2 | 20 | 12 | 22 | O20.0x2.0 | 63.2 | 3 | 25.6 | 36 |
| 20441-36-12T | M36x2 | 20 | 12 | 28 | O26.0x2.0 | 61.5 | 3.7 | 25.6 | 41 |
| 20441-36-14T | M36x2 | 22 | 14 | 28 | O26.0x2.0 | 67.9 | 3.7 | 31.6 | 41 |
| 20441-36-16T | M36x2 | 25 | 16 | 28 | O26.0x2.0 | 77.6 | 3.7 | 32 | 41 |
| 20441-45-20T | M45x2 | 32 | 20 | 35 | O32.0x2.5 | 88.7 | 3.5 | 38 | 50 |
| 20441-52-20T | M52x2 | 32 | 20 | 42 | O38.0x2.5 | 90.3 | 4.5 | 38 | 60 |
| 20441-52-24T | M52x2 | 40 | 24 | 42 | O38.0x2.5 | 114.5 | 4.5 | 43.7 | 60 |
20441-45° metrikus női 24° kúp L.T. Bevezetés
A 20441-45° Metric Female 24° Cone L.T. A szerelvény egy precíziós tervezésű alkatrész, amelyet úgy terveztek, hogy megfeleljen a metrikus folyadékrendszerek követelményeinek, különösen az alacsony hőmérsékleten működő rendszereknek. Ez az egyedülálló szerelvény 24°-os kúpos ülést tartalmaz, és alacsony hőmérsékletű (L.T.) alkalmazásokhoz optimalizált, megbízható teljesítményt biztosítva még fagyos környezetben is.
A 20441-45°-os szerelvény 24°-os kúpos üléke biztonságos és szivárgásmentes tömítést biztosít a megfelelő dugaszoló alkatrészével. Ez a kialakítás robusztus csatlakozást biztosít, amely ellenáll mind az alacsony hőmérsékletű működés, mind a nagynyomású folyadékrendszerek követelményeinek.
Kiváló minőségű anyagokból készült, a 20441-45° Metric Female 24° Cone L.T. a szerelvények kiváló tartósságot és ellenálló képességet mutatnak a hideg okozta károsodással szemben. Ez ideális választássá teszi a hűtőházakban, kültéri környezetben vagy bármely más olyan helyzetben, ahol az alacsony hőmérséklet aggodalomra ad okot.
A robusztus tömítőképessége mellett a 20441-45°-os idomot a könnyű felszerelésre és szétszerelésre is tervezték. Ez leegyszerűsíti a folyadékvezetékek csatlakoztatásának és leválasztásának folyamatát, csökkenti az állásidőt és javítja a működési hatékonyságot.
Összességében a 20441-45° Metric Female 24° Cone L.T. Az illesztés megbízható és hatékony megoldást kínál az alacsony hőmérsékleten működő metrikus folyadékrendszerekhez. Precíziós tervezése, kiváló minőségű anyagai és a hideg környezetre optimalizált kialakítása értékes kiegészítőjévé teszik minden olyan ipari folyadékrendszernek, amely biztonságos és szivárgásmentes csatlakozásokat igényel nehéz éghajlati viszonyok között.
