Cikkszám: 20511
Leírás: 20511-METRIC NŐI 24° KÚPOS O-GYŰRŰ H.T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

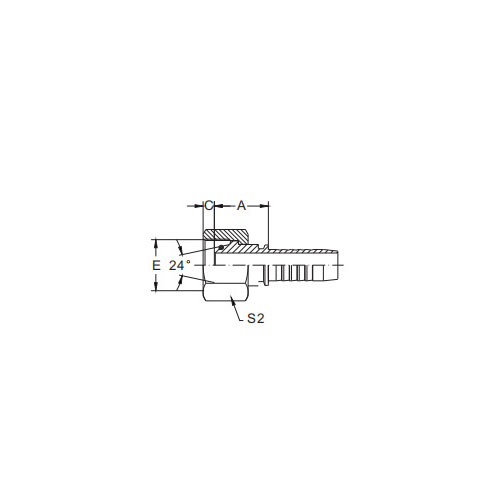

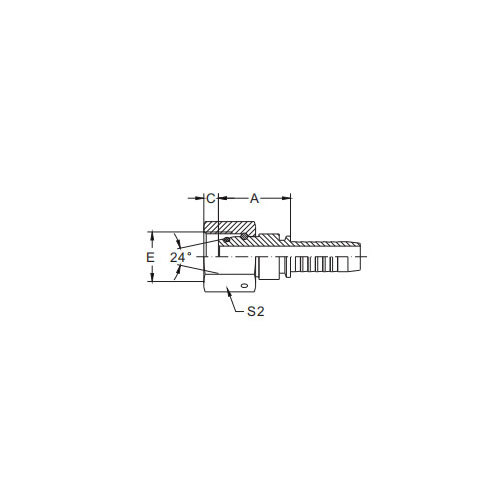

| RÉSZSZÁM | SZÁM E | tömlőfurat | TUBE O.D. | O GYŰRŰ | MÉRETEK | |||
| DN | GONDOLATJEL | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
20511-Metric anya 24°-os kúpos O-gyűrű H.T. Bevezetés
A 20511-Metric női 24°-os kúp O-gyűrű H.T. A fitting egy precíziós tervezésű alkatrész, amelyet úgy terveztek, hogy megfeleljen a metrikus folyadékrendszerek szigorú követelményeinek. Ez az anyaszerelvény egy 24°-os kúpos ülést és egy O-gyűrűt tartalmaz a biztonságos és szivárgásmentes csatlakozás érdekében.
A 24°-os kúpos ülőke gondosan kidolgozott, hogy szoros és megbízható tömítést biztosítson a megfelelő apa alkatrészével. Ez a tervezési jellemző elengedhetetlen a folyadék integritásának megőrzéséhez nagynyomású alkalmazásokban.
Az O-gyűrű beépítése a szerelvény kialakításába tovább javítja a tömítőképességét. Az O-gyűrű erős gátat képez a szivárgások ellen, biztosítva a folyadékok zökkenőmentes és hatékony áramlását a rendszeren keresztül.
A "H.T." a terméknév a "High-Temperature" kifejezést jelenti, jelezve, hogy ez a szerelvény olyan környezetben való használatra alkalmas, ahol szélsőséges hőmérsékletek tapasztalhatók. A magas hőmérsékleti besorolás biztosítja, hogy a szerelvény a legnehezebb körülmények között is megőrizze tömítőképességét.
A kiváló minőségű anyagokból készült 20511-Metric Female 24° Cone O-Ring H.T. a szerelvény kiváló korrózióállóságot és tartósságot mutat. Úgy tervezték, hogy ellenálljon az ipari környezet követelményeinek, és idővel megőrizze tömítési teljesítményét.
Robusztus tömítőképessége mellett a 20511-Metric Female 24°-os kúpos O-gyűrű H.T. A szerelvény felszerelése és szétszerelése is egyszerű. Ez a funkció leegyszerűsíti a folyadékvezetékek csatlakoztatásának és leválasztásának folyamatát, csökkenti az állásidőt és javítja a működési hatékonyságot.
Összességében a 20511-Metric Female 24°-os kúp O-gyűrű H.T. A fitting megbízható és hatékony megoldást kínál a metrikus folyadékrendszerekhez, amelyek biztonságos és szivárgásmentes csatlakozást igényelnek nagy nyomású, magas hőmérsékletű környezetben. Precíziós tervezése, kiváló minőségű anyagai és tömítési képességei értékes kiegészítőjévé teszik bármely ipari folyadékrendszernek.
