Cikkszám: 20518D
Leírás: 20518D-METRIC NŐI 24°CONE O-GYŰRŰ H.T. KISZERELHETŐ TÖMLŐSZERELÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

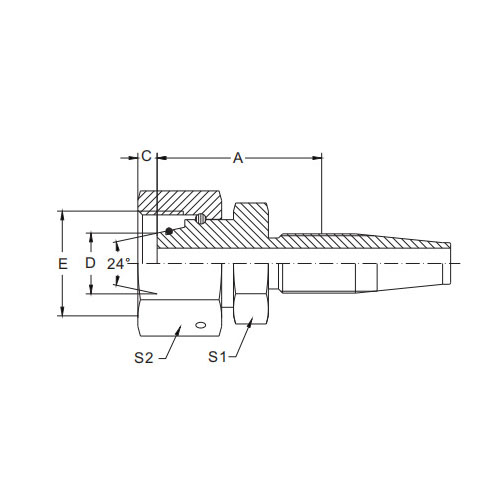

| PARTNO. | SZÁLA | tömlőfurat | TUBEO.D. | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | S1 | S2 | |||
| 20518D-16-04 | M14x1,5 | 5 | 4 | 8 | 31.5 | 2.4 | 14 | 19 |
| 20518D-16-05 | M16x1,5 | 6.3 | 5 | 8 | 33.4 | 2.4 | 14 | 19 |
| 20518D-18-04 | M18x1,5 | 5 | 4 | 10 | 32 | 2.4 | 17 | 22 |
| 20518D-18-06 | M18x1,5 | 8 | 6 | 10 | 33 | 2.4 | 17 | 22 |
| 20518D-20-06 | M20x1,5 | 8 | 6 | 12 | 33.5 | 2.4 | 17 | 24 |
| 20518D-22-06 | M22x1,5 | 8 | 6 | 14 | 33 | 2.4 | 19 | 27 |
| 20518D-24-08 | M24x1,5 | 11 | 8 | 16 | 36.5 | 2.4 | 22 | 30 |
| 20518D-30-10 | M30x2 | 12.5 | 10 | 20 | 45 | 3.1 | 27 | 36 |
| 20518D-30-12 | M30x2 | 16 | 12 | 20 | 45.5 | 3.1 | 27 | 36 |
| 20518D-36-12 | M36x2 | 16 | 12 | 25 | 46.5 | 4.5 | 36 | 41 |
| 20518D-36-16 | M36x2 | 22 | 16 | 25 | 43 | 4.5 | 36 | 41 |
| 20518D-42-16 | M42x2 | 22 | 16 | 30 | 46 | 6 | 41 | 50 |
| 20518D-42-20 | M42x2 | 29 | 20 | 30 | 46 | 6 | 41 | 50 |
| 20518D-52-20 | M52x2 | 29 | 20 | 38 | 48 | 6.5 | 50 | 60 |
| 20518D-52-24 | M52x2 | 35 | 24 | 38 | 48 | 6.5 | 50 | 60 |

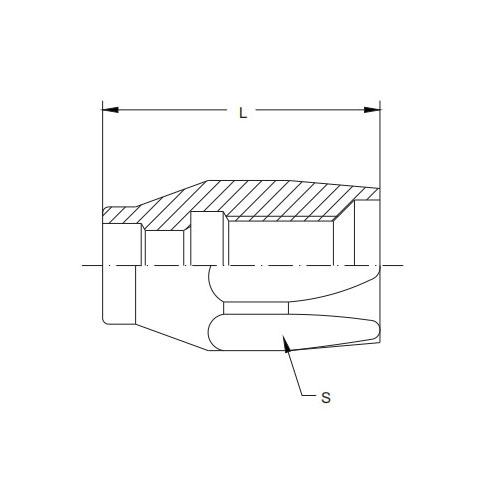

| PARTNO. | TÖMLŐ | MÉRETEK | ||
| DN | GONDOLATJEL | L | S | |
| 00518-04 | 5 | 4 | 28 | 17 |
| 00518-05 | 6.3 | 5 | 30.5 | 19 |
| 00518-06 | 8 | 6 | 33 | 22 |
| 00518-08 | 11 | 8 | 42 | 24 |
| 00518-10 | 12.5 | 10 | 45.5 | 30 |
| 00518-12 | 16 | 12 | 53.5 | 32 |
| 00518-16 | 22 | 16 | 42 | 36 |
| 00518-20 | 29 | 20 | 44.5 | 46 |
| 00518-24 | 35 | 24 | 47 | 50 |
| 00518-32 | 46 | 32 | 57 | 65 |
A 20518D-Metric női 24°-os kúp O-gyűrű H.T. A levehető tömlőszerelvény egy rendkívül speciális és megbízható szerelvény, amelyet metrikus méretű tömlőkhöz terveztek. Egyedülálló tulajdonságainak köszönhetően kiváló választás az ipari alkalmazások széles skálájához, ahol a biztonságos és levehető tömlőcsatlakozások kulcsfontosságúak.
Ennek a szerelvénynek az anyanyílása egy 24°-os kúpos ülőrésszel rendelkezik, amely biztonságosan illeszkedik egy kompatibilis apa idomhoz, így szivárgásmentes tömítést hoz létre. Az O-gyűrű beépítése tovább javítja ennek a szerelvénynek a tömítési képességét, ami robusztus és megbízható csatlakozást biztosít még nagy nyomás vagy szélsőséges körülmények között is.
A 20518D-Metric Female 24°-os kúpos O-gyűrű levehető kialakítása H.T. A tömlőcsatlakozás lehetővé teszi a tömlők egyszerű és gyors le- és visszacsatlakoztatását. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol a tömlőket gyakran kell eltávolítani vagy cserélni, például karbantartási vagy javítási műveletek során.
A kiváló minőségű anyagokból készült vasalat korrózióálló, tartósságra és hosszú távú teljesítményre tervezték. Ellenáll a zord ipari környezetnek, és idővel megőrzi integritását és funkcionalitását.
A 20518D-Metric női 24°-os kúp O-gyűrű H.T. A levehető tömlőszerelvény kiváló választás olyan ipari folyadékrendszerekhez, amelyek biztonságos, levehető és szivárgásmentes tömlőcsatlakozást igényelnek. Sokoldalúsága, tömítőképessége és tartóssága megbízható összetevővé teszik a folyadékrendszer integritásának és teljesítményének megőrzésében. Akár olaj- és gáziparban, nehézgépiparban vagy bármely más ipari szektorban dolgozik, ez a szerelvény megbízható megoldást kínál tömlőcsatlakozási igényeire.
