Cikkszám: 22141
Leírás: 22141-45° BSP NŐI MULTISEAL
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 45°

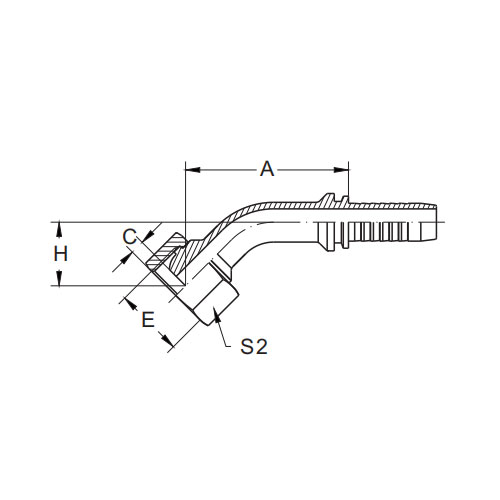

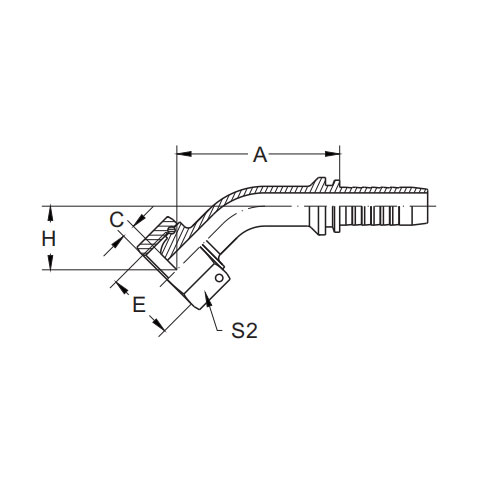

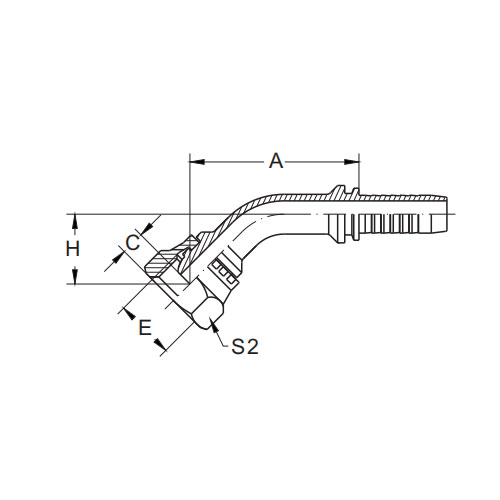

| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 22141-02-04 | G1/8x28 | 6 | 4 | 43 .7 | 2 | 21 .6 | 14 |
| 22141-04-03 | G1/4x19 | 5 | 3 | 41 .3 | 4 | 20 .4 | 19 |
| 22141-04-04 | G1/4x19 | 6 | 4 | 43 .4 | 4 | 21 .3 | 19 |
| 22141-06-05 | G3/8x19 | 8 | 5 | 46 .2 | 5 | 22 .9 | 22 |
| 22141-06-06 | G3/8x19 | 10 | 6 | 47 .8 | 5 | 23 .5 | 22 |
| 22141-06-08 | G3/8x19 | 12 | 8 | 60 .4 | 5 | 25 .4 | 22 |
| 22141-08-04T | G1/2x14 | 6 | 4 | 43 .9 | 6 | 23 .8 | 27 |
| 22141-08-06T | G1/2x14 | 10 | 6 | 42 .5 | 6 | 18 .2 | 27 |
| 22141-08-08 | G1/2x14 | 12 | 8 | 62 . 1 | 6 | 27 .2 | 27 |
| 22141-08-10 | G1/2x14 | 16 | 10 | 73 | 6 | 29 | 27 |
| 22141-10-10 | G5/8x14 | 16 | 10 | 73 .2 | 8 | 28 .9 | 30 |
| 22141-10-12 | G5/8x14 | 20 | 12 | 79 .8 | 8 | 32 .5 | 30 |
| 22141-12-08T | G3/4x14 | 12 | 8 | 63 .2 | 9 .5 | 28 .3 | 32 |
| 22141-12-10 | G3/4x14 | 16 | 10 | 70 .4 | 9 .5 | 29 .6 | 32 |
| 22141-12-12 | G3/4x14 | 20 | 12 | 80 | 9 .5 | 33 .2 | 32 |
| 22141-16-12 | G1x11 | 20 | 12 | 81 .6 | 11 | 33 .5 | 41 |
| 22141-16-14 | G1x11 | 22 | 14 | 83 .3 | 11 | 33 | 41 |
| 22141-16-16 | G1x11 | 25 | 16 | 89 | 11 | 34 | 41 |
| 22141-20-16T | G1- 1/4x11 | 25 | 16 | 87 | 11 | 32 .9 | 50 |
| 22141-20-20W | G1- 1/4x11 | 32 | 20 | 99 | 10 | 38 .4 | 50 |
| 22141-24-24W | G1- 1/2x11 | 40 | 24 | 119 .8 | 11 .5 | 49 | 55 |
| 22141-32-32W | G2x11 | 50 | 32 | 138 .4 | 15 | 56 .2 | 70 |
22141-45° BSP Female Multiseal English Introduction
A 22141-45° BSP Female Multiseal egy speciális tömítőelem, amelyet arra terveztek, hogy robusztus és többfunkciós tömítési megoldást nyújtson a British Standard Pipe (BSP) rendszerekhez. Ez az egyedülálló szerelvény fejlett tömítési technológiát tartalmaz, és kivételes teljesítményt kínál számos ipari folyadékátviteli alkalmazásban.
A belső menet 45°-os szöge lehetővé teszi a kényelmes beszerelést és a megfelelő apa-szerelvényekhez való igazítást, biztosítva a biztonságos és stabil csatlakozást. A Multiseal kialakítás több tömítőelemet tartalmaz, amelyek redundáns tömítési képességeket és fokozott szivárgásállóságot biztosítanak.
A kiváló minőségű anyagokból készült 22141-45° BSP Female Multiseal kiváló tartósságot és korrózióállóságot mutat. Ez megbízható teljesítményt biztosít még kemény ipari környezetben is, ellenáll a nagy nyomás- és hőmérséklet-ingadozásoknak.
Ennek a szerelvénynek a BSP-kompatibilitása lehetővé teszi a zökkenőmentes integrációt a meglévő BSP-rendszerekbe, minimálisra csökkentve a módosítások vagy adapterek szükségességét. Ez leegyszerűsíti a telepítési folyamatot, és biztosítja a kompatibilitást a BSP összetevők széles skálájával.
Akár hidraulikával, pneumatikával vagy más folyadékalapú rendszerrel dolgozik, a 22141-45° BSP Female Multiseal biztonságos és megbízható tömítési megoldást kínál. Fejlett tömítési technológiája, kiváló minőségű anyagai és BSP-kompatibilitása megbízható összetevővé teszik az ipari folyadékrendszerekben, biztosítva a zökkenőmentes és hatékony folyadékátvitelt minimális szivárgási kockázattal.
