Cikkszám: 22191
Leírás: 22191-90° BSP NŐI MULTISEAL
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

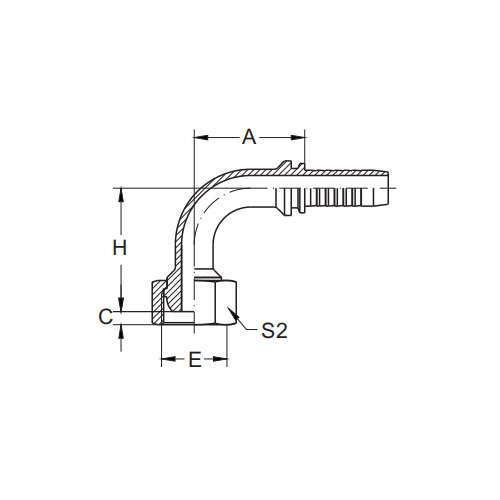

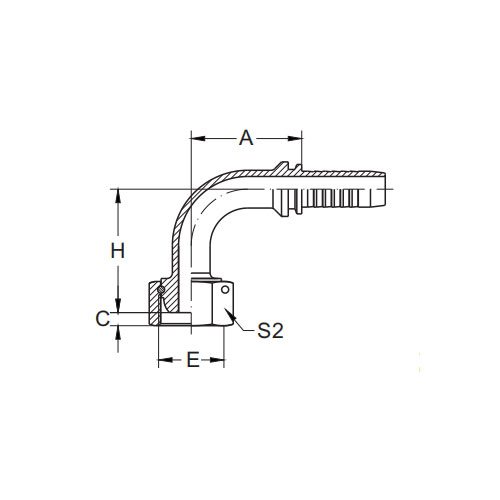

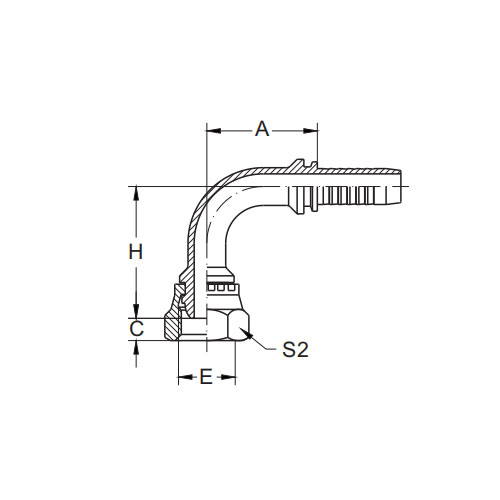

| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 22191-02-04 | G1/8x28 | 6 | 4 | 30 | 2 | 38 | 14 |
| 22191-04-03 | G1/4x19 | 5 | 3 | 27 | 4 | 35 | 19 |
| 22191-04-04 | G1/4x19 | 6 | 4 | 30 | 4 | 38 | 19 |
| 22191-04-05 | G1/4x19 | 8 | 5 | 33 | 4 | 41 .5 | 19 |
| 22191-06-05 | G3/8x19 | 8 | 5 | 33 | 5 | 42 | 22 |
| 22191-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 5 | 44 .3 | 22 |
| 22191-06-08 | G3/8x19 | 12 | 8 | 41 | 5 | 50 | 22 |
| 22191-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 | 44 .3 | 27 |
| 22191-08-08 | G1/2x14 | 12 | 8 | 41 | 6 | 52 .5 | 27 |
| 22191-10-10 | G5/8x14 | 16 | 10 | 56 | 8 | 57 .5 | 30 |
| 22191-10-12 | G5/8x14 | 20 | 12 | 65 .5 | 8 | 67 | 30 |
| 22191-12-08T | G3/4x14 | 12 | 8 | 41 | 9 .5 | 52 | 32 |
| 22191-12-10 | G3/4x14 | 16 | 10 | 56 | 9 .5 | 58 .5 | 32 |
| 22191-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 9 .5 | 68 | 32 |
| 22191-16-12T | G1x11 | 20 | 12 | 65 .5 | 11 | 65 | 41 |
| 22191-16-14 | G1x11 | 22 | 14 | 71 .2 | 11 | 69 .5 | 41 |
| 22191-16-16 | G1x11 | 25 | 16 | 77 .5 | 11 | 73 .2 | 41 |
| 22191-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 | 72 | 50 |
| 22191-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 | 85 | 50 |
| 22191-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 11 .5 | 108 | 55 |
| 22191-32-32W | G2x11 | 50 | 32 | 131 | 15 | 128 .3 | 70 |
22191-90° BSP Female Multiseal angol Bevezetés
A 22191-90° BSP Female Multiseal egy precíziós tervezésű tömítőelem, amelyet kifejezetten a British Standard Pipe (BSP) rendszerekhez terveztek, és robusztus és többrétegű tömítési megoldást kínál. Ezt az innovatív idomot a 90°-os belső menet jellemzi, amely megkönnyíti az egyenes és biztonságos csatlakozást a megfelelő apadarabbal.
Ennek a szerelvénynek a Multiseal funkciója több tömítőelemet tartalmaz, amelyek redundáns tömítőmechanizmust biztosítanak, amely jelentősen növeli a szivárgással szembeni ellenállást. Ez biztosítja a biztonságos és szivárgásmentes csatlakozást még nagy nyomású és magas hőmérsékleti körülmények között is.
A kiváló minőségű anyagokból készült 22191-90° BSP Female Multiseal a legzordabb ipari környezetnek is ellenáll. Tartóssága és korrózióállósága megbízható teljesítményt biztosít a hosszú élettartam alatt.
A tömítőelem BSP-kompatibilitása azt jelenti, hogy zökkenőmentesen integrálható a meglévő BSP-rendszerekbe, így nincs szükség bonyolult módosításokra vagy adapterekre. Ez leegyszerűsíti a telepítési folyamatot, és biztosítja a kompatibilitást a BSP összetevők széles skálájával.
Akár hidraulikával, pneumatikával vagy bármilyen más folyadékalapú rendszerrel dolgozik, a 22191-90° BSP Female Multiseal kiváló választás a biztonságos és megbízható tömítési megoldáshoz. Precíziós gyártása, kiváló minőségű anyagai és BSP-kompatibilitása megbízható összetevővé teszik az ipari folyadékrendszerekben, biztosítva a zökkenőmentes és hatékony folyadékátvitelt minimális szivárgási kockázattal.
