Cikkszám: 22691
Leírás: 22691-90° BSP NŐI 60° KÚP TÖMÍTÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

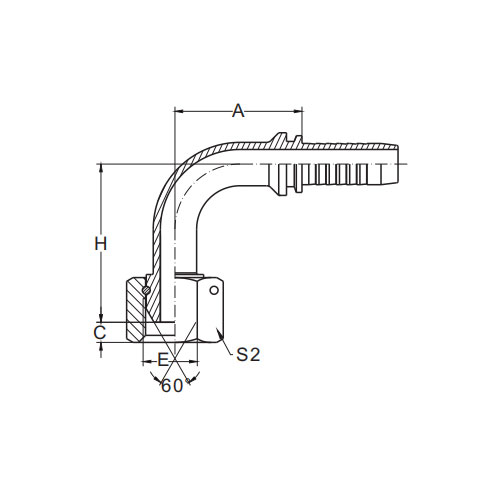

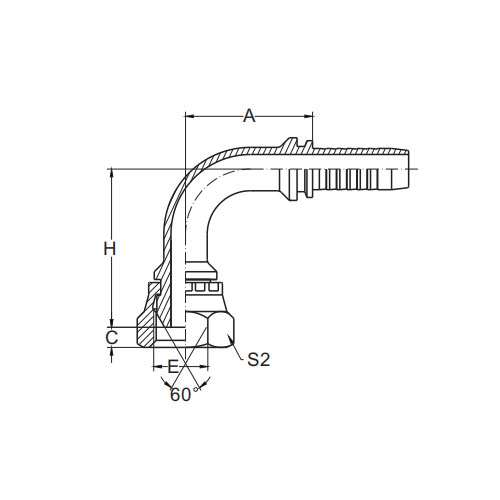

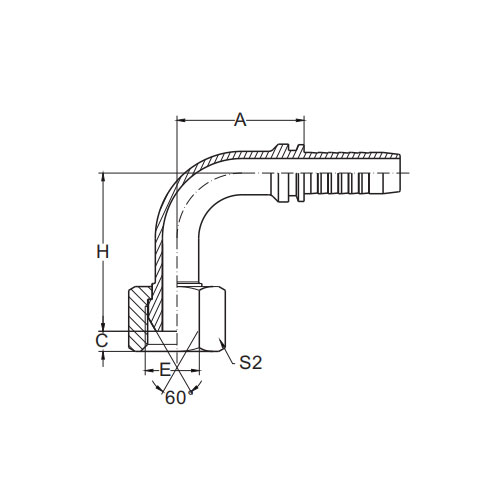

| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10 .5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10 .5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP anya 60° kúpos tömítés Angol nyelvű bevezető
A 22691-90° BSP Female 60° Cone Seal egy precíziósan kialakított tömítőelem, amelyet kifejezetten a British Standard Pipe (BSP) rendszerekhez terveztek. Ez az innovatív idom 90°-os belső menettel rendelkezik, amely egyenes és biztonságos csatlakozást tesz lehetővé a megfelelő dugasszal, ami robusztus és megbízható tömítést biztosít.
Ennek a tömítésnek a fénypontja a 60°-os kúpos kialakítása, amely kiváló tömítőfelületet biztosít, és szoros és szivárgásmentes csatlakozást biztosít. A kúp alakja lehetővé teszi a tömítőanyag egyenletes összenyomását, ami erős és tartós tömítést eredményez, amely ellenáll a magas nyomásnak és hőmérsékletnek.
A kiváló minőségű anyagokból készült 22691-90° BSP Female 60° Cone Seal a legigényesebb ipari környezetben is kitart. Korrózióállósága és tartóssága megbízható teljesítményt biztosít a hosszú élettartam alatt.
A tömítőelem BSP-kompatibilitása azt jelenti, hogy könnyen integrálható a meglévő BSP-rendszerekbe, így nincs szükség bonyolult módosításokra vagy adapterekre. Ez leegyszerűsíti a telepítési folyamatot, és biztosítja a kompatibilitást a BSP összetevők széles skálájával.
Akár hidraulikával, pneumatikával vagy bármilyen más folyadék alapú rendszerrel dolgozik, a 22691-90° BSP Female 60° Cone Seal kiváló választás a biztonságos és megbízható tömítési megoldáshoz. Precíziós gyártása, kiváló minőségű anyagai és BSP-kompatibilitása megbízható összetevővé teszik az ipari folyadékrendszerekben, biztosítva a zökkenőmentes és hatékony folyadékátvitelt minimális szivárgási kockázattal.
