Cikkszám: 26741
Leírás: 26741 45°JIC NŐI 74°KÚPUS ÜLÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 45°

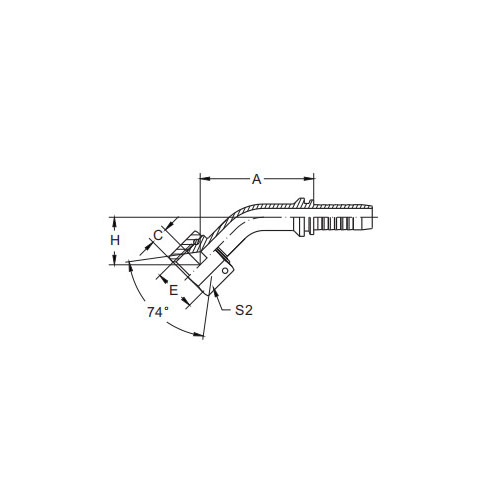

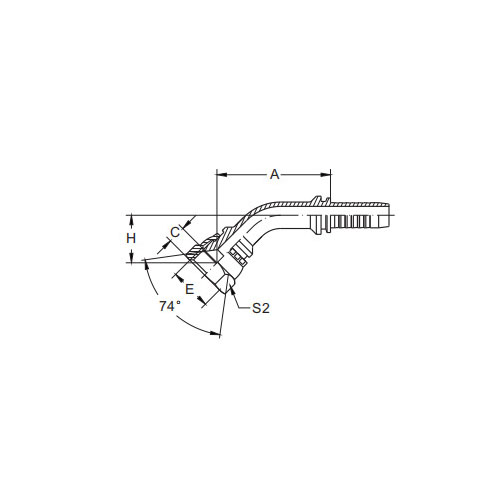

| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/ 16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/ 16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/ 16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50 .4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/ 16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC női 74° kúpos ülés Bevezetés
A 26741 45°-os JIC női 74°-os kúpülés egy nagy teljesítményű folyadékszerelvény, amelyet úgy terveztek, hogy megfeleljen az ipari alkalmazások széles körének igényeinek. Ez a precíziós gyártású szerelvény egyedülálló 45°-os szöggel rendelkezik, amely egyenletes és hatékony átmenetet biztosít a folyadékáramláshoz, miközben megőrzi a biztonságos és szivárgásmentes tömítést.
A JIC (Joint Industry Council) menetmintája biztosítja a kompatibilitást számos szabványos komponenssel, így könnyen integrálható a meglévő folyadékrendszerekbe. A belső menetes kialakítás biztonságos csatlakozást tesz lehetővé az egymáshoz illeszkedő külső alkatrészekkel, robusztus és megbízható folyadékcsatlakozást hozva létre.
A 74°-os kúpos ülék a 26741-es szerelvény kritikus eleme, mivel biztonságos tömítést hoz létre az illeszkedő apa kúppal. Ezt a tömítést úgy tervezték, hogy ellenálljon a magas nyomásnak és hőmérsékletnek, így szivárgásmentes csatlakozást biztosít, amely még a legigényesebb ipari környezetben is megbízhatóan működik.
A kiváló minőségű anyagokból készült 26741 45°-os JIC női 74°-os kúpülés tartósra készült. Kiváló tartósságot és korrózióállóságot mutat, így megbízható választás az ipari folyadékrendszerekben való hosszú távú használatra.
Akár hidraulikával, pneumatikával vagy más típusú folyadékrendszerekkel dolgozik, a 26741 45°-os JIC női 74°-os kúpülés kiváló választás a biztonságos és hatékony csatlakozáshoz. Precíziós tervezése, kiváló minőségű anyagai és egyedi 45°-os kialakítása értékes kiegészítője minden olyan ipari folyadékrendszernek, amely robusztus és szivárgásmentes csatlakozást igényel.
