Cikkszám: 16711

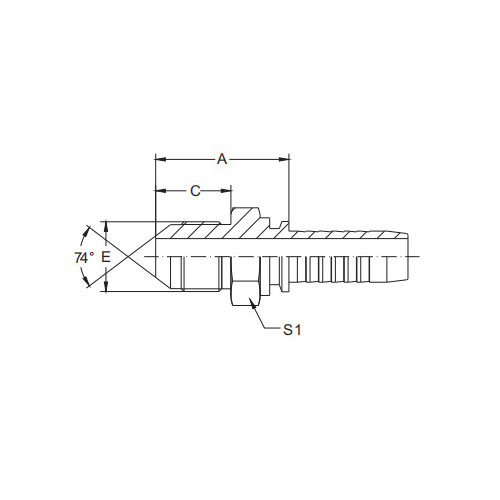

Leírás: 16711 JIC MALE 74° CONE
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes
| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | |||
| DN | GONDOLATJEL | A | C | S1 | ||
| 16711-04-03 | 7/ 16x20 | 5 | 3 | 26 | 14 | 12 |
| 16711-04-04 | 7/ 16x20 | 6 | 4 | 26 .5 | 14 | 12 |
| 16711-05-04 | 1/2x20 | 6 | 4 | 26 .5 | 14 | 14 |
| 16711-05-05 | 1/2x20 | 8 | 5 | 26 .5 | 14 | 14 |
| 16711-05-06 | 1/2x20 | 10 | 6 | 26 .5 | 14 | 17 |
| 16711-06-04 | 9/ 16x18 | 6 | 4 | 26 .5 | 14 . 1 | 17 |
| 16711-06-05 | 9/ 16x18 | 8 | 5 | 26 .5 | 14 . 1 | 17 |
| 16711-06-06 | 9/ 16x18 | 10 | 6 | 26 .5 | 14 . 1 | 17 |
| 16711-08-06 | 3/4x16 | 10 | 6 | 31 .5 | 16 .7 | 22 |
| 16711-08-08 | 3/4x16 | 12 | 8 | 32 | 16 .7 | 22 |
| 16711-10-06 | 7/8x14 | 10 | 6 | 33 .5 | 19 .3 | 24 |
| 16711-10-08 | 7/8x14 | 12 | 8 | 34 | 19 .3 | 24 |
| 16711-10-10 | 7/8x14 | 16 | 10 | 35 | 19 .3 | 24 |
| 16711-12-08 | 1- 1/ 16x12 | 12 | 8 | 38 .5 | 21 .9 | 30 |
| 16711-12-10 | 1- 1/ 16x12 | 16 | 10 | 39 .5 | 21 .9 | 30 |
| 16711-12-12 | 1- 1/ 16x12 | 20 | 12 | 40 | 21 .9 | 30 |
| 16711-12-16 | 1- 1/ 16x12 | 25 | 16 | 42 .5 | 21 .9 | 30 |
| 16711-14-10 | 1-3/ 16x12 | 16 | 10 | 41 .5 | 22 .6 | 32 |
| 16711-14-12 | 1-3/ 16x12 | 20 | 12 | 40 .5 | 22 .6 | 32 |
| 16711-16-12 | 1-5/ 16x12 | 20 | 12 | 43 | 23 . 1 | 36 |
| 16711-16-16 | 1-5/ 16x12 | 25 | 16 | 43 .5 | 23 . 1 | 36 |
| 16711-20-16 | 1-5/8x12 | 25 | 16 | 47 | 24 .3 | 46 |
| 16711-20-20 | 1-5/8x12 | 32 | 20 | 47 | 24 .3 | 46 |
| 16711-24-20 | 1-7/8x12 | 32 | 20 | 53 | 27 .5 | 50 |
| 16711-24-24 | 1-7/8x12 | 40 | 24 | 53 | 27 .5 | 50 |
| 16711-32-32 | 2- 1/2x12 | 50 | 32 | 62 | 33 .9 | 65 |
16711 JIC Férfi 74°-os kúp Bevezetés
Az 16711 JIC Male 74° Cone egy precíziós tervezésű folyadékszerelvény, amelyet különféle ipari alkalmazásokhoz terveztek. Ez a csatlakozódugasz robusztus és biztonságos csatlakozást kínál, biztosítva a megbízható folyadékátvitelt különböző nyomás- és hőmérsékleti feltételek mellett.
Az 16711-es szerelvény JIC (Joint Industry Council) menetmintája biztosítja a kompatibilitást a szabványos alkatrészek széles skálájával, lehetővé téve a zökkenőmentes integrációt a meglévő folyadékrendszerekbe. A külső menetes kialakítás biztonságosan illeszkedik az anya alkatrészekhez, szoros és stabil kapcsolatot hozva létre, amely ellenáll az ipari felhasználás igénybevételének.
Ennek a szerelvénynek a kiemelkedő tulajdonsága a 74°-os kúp, amelyet precíziós kialakítással biztosítanak, hogy tökéletes tömítést biztosítson az illeszkedő anya kúppal. Ez a kúpos kialakítás szivárgásmentes csatlakozást biztosít, így alkalmas nagynyomású alkalmazásokhoz, ahol a megbízhatóság a legfontosabb.
A kiváló minőségű anyagokból készült 16711 JIC Male 74° Cone kiváló tartósságot és korrózióállóságot mutat. Ez biztosítja a tartós teljesítményt még zord ipari környezetben is, csökkentve a gyakori karbantartás vagy csere szükségességét.
Akár hidraulikával, pneumatikával vagy más típusú folyadékrendszerekkel dolgozik, a 16711 JIC Male 74° Cone kiváló választás a biztonságos és megbízható csatlakozáshoz. Precíziós tervezése, kiváló minőségű anyagai és JIC-menetmintázata értékes kiegészítője minden olyan ipari folyadékrendszernek, amely robusztus és szivárgásmentes csatlakozódugót igényel.
