Cikkszám: 26711
Leírás: 26711 JIC NŐI 74°CONE ÜLÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

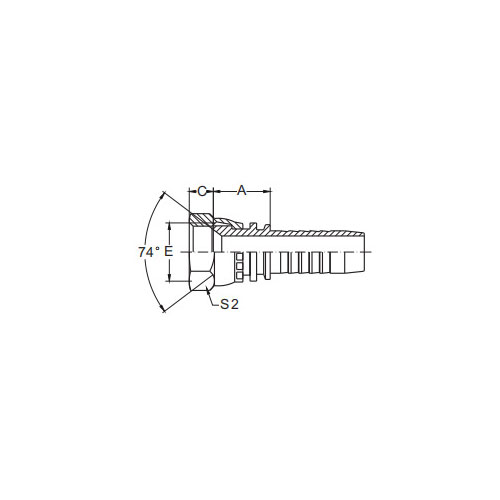

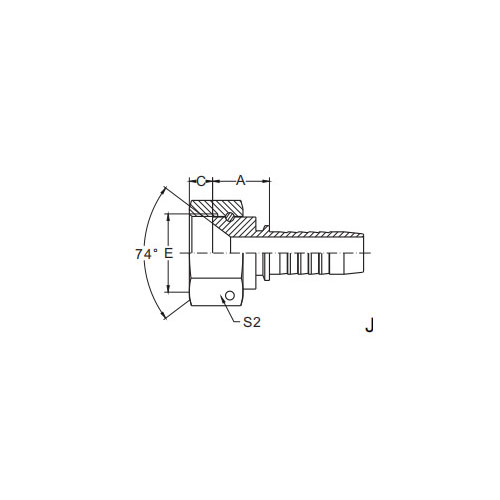

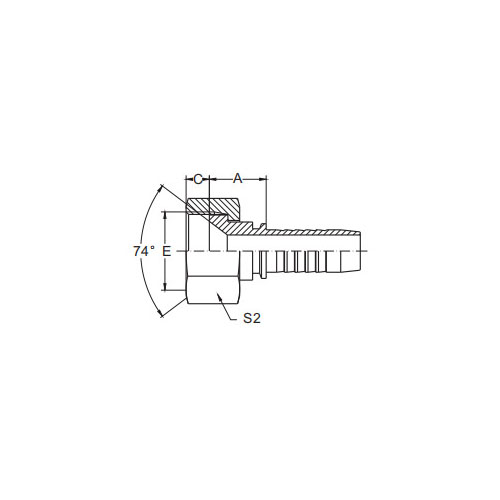

| RÉSZSZÁM | SZÁM E | tömlőfurat | MÉRETEK | |||
| DN | GONDOLATJEL | A | C | S2 | ||
| 26711-04-03 | 7/ 16x20 | 5 | 3 | 14 | 8 .7 | 14 |
| 26711-04-04 | 7/ 16x20 | 6 | 4 | 15 | 8 .7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9 .5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9 .5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9 .5 | 16 |
| 26711-06-04 | 9/ 16x18 | 6 | 4 | 17 | 9 .5 | 19 |
| 26711-06-05 | 9/ 16x18 | 8 | 5 | 17 | 9 .5 | 19 |
| 26711-06-06 | 9/ 16x18 | 10 | 6 | 17 | 9 .5 | 19 |
| 26711-06-08 | 9/ 16x18 | 12 | 8 | 17 .5 | 9 .5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18 .5 | 10 .7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10 .7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19 .5 | 10 .7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13 .6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12 .7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12 .7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12 .7 | 27 |
| 26711-12-08T | 1- 1/ 16x12 | 12 | 8 | 20 | 14 .3 | 32 |
| 26711-12-10 | 1- 1/ 16x12 | 16 | 10 | 21 .5 | 14 .3 | 32 |
| 26711-12-12 | 1- 1/ 16x12 | 20 | 12 | 21 .5 | 14 .3 | 32 |
| 26711-12-16 | 1- 1/ 16x12 | 25 | 16 | 23 | 14 .3 | 32 |
| 26711-14-12 | 1-3/ 16x12 | 20 | 12 | 22 .2 | 14 .7 | 36 |
| 26711-16-12T | 1-5/ 16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/ 16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/ 16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16 .5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16 .5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19 .5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19 .5 | 55 |
| 26711-32-24T | 2- 1/2x12 | 40 | 24 | 27 | 23 .5 | 75 |
| 26711-32-32T | 2- 1/2x12 | 50 | 32 | 27 | 23 .5 | 75 |
26711 JIC női 74°-os kúpos ülés Bevezetés
A 26711 JIC Female 74°-os kúpülés egy nagy teljesítményű folyadékszerelvény, amelyet az ipari alkalmazások széles körében való használatra terveztek. Ez a precíziós gyártású alkatrész robusztus és szivárgásmentes csatlakozást kínál, amely megbízható folyadékátvitelt biztosít változó nyomás- és hőmérsékleti viszonyok között.
A 26711-es szerelvény JIC (Joint Industry Council) menetmintája biztosítja a kompatibilitást a szabványos alkatrészek széles skálájával, megkönnyítve a zökkenőmentes integrációt a meglévő folyadékrendszerekbe. A belső menetes kialakítás biztonságosan illeszkedik az apa alkatrészekhez, erős és stabil kapcsolatot hozva létre, amely ellenáll az ipari felhasználás követelményeinek.
A 74°-os kúpos ülék a szerelvény kritikus eleme, szoros és biztonságos tömítést biztosít. Ezt a kúpos üléket úgy tervezték, hogy tökéletesen illeszkedjen az illeszkedő apa kúphoz, biztosítva a szivárgásmentes csatlakozást, amely hatékonyan tudja kezelni a nagynyomású folyadékokat.
A kiváló minőségű anyagokból készült 26711 JIC Female 74°-os kúpülés kiváló tartósságot és korrózióállóságot mutat. Ez megbízható teljesítményt biztosít még kemény ipari környezetben is, így megbízható választás hosszú távú használatra.
Akár hidraulikával, pneumatikával vagy más típusú folyadékrendszerekkel dolgozik, a 26711 JIC Female 74°-os kúpos ülés kiváló választás a robusztus és szivárgásmentes csatlakozáshoz. Precíziós tervezésének és kiváló minőségű anyagainak köszönhetően értékes kiegészítője lehet minden olyan ipari folyadékrendszernek, amely biztonságos és megbízható csatlakozást igényel.
