Rendelési szám:20691
Leírás: 29691-90°JIS GAS NŐI 60°KÚP TÖMÍTÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

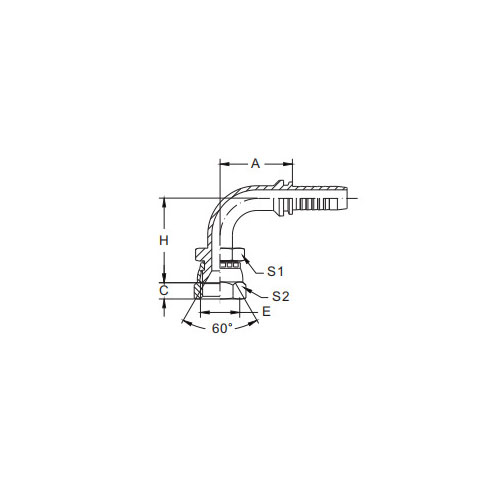

| PARTNO. | SZÁLA | tömlőfurat | MÉRETEK | |||||
| DN | GONDOLATJEL | A | C | H | S1 | S2 | ||
| 28691-14-04 | M14x1,5 | 6 | 4 | 30 | 10.5 | 40 | 19 | 19 |
| 28691-14-06 | M14x1,5 | 10 | 6 | 35.3 | 10.5 | 43.3 | 19 | 19 |
| 28691-16-05 | M16x1,5 | 8 | 5 | 33 | 10 | 44 | 22 | 22 |
| 28691-18-06 | M18x1,5 | 10 | 6 | 35.3 | 11.5 | 46.3 | 24 | 24 |
| 28691-22-08 | M22x1,5 | 12 | 8 | 41 | 14 | 52.5 | 27 | 27 |
| 28691-24-10 | M24x1,5 | 16 | 10 | 56 | 15 | 59 | 32 | 32 |
| 28691-30-12 | M30x1,5 | 20 | 12 | 65.5 | 18.3 | 71.5 | 36 | 36 |
| 28691-33-16 | M33x1,5 | 25 | 16 | 76.7 | 21.3 | 76 | 41 | 41 |
| 28691-36-20 | M36x1,5 | 32 | 20 | 93 | 20 | 89 | 46 | 46 |
| 28691-42-24 | M42x1,5 | 40 | 24 | 109.4 | 18.8 | 108 | 55 | 55 |
A 29691-90° Jis Gas Female 60° Cone Seal fitting egy precíziós tervezésű alkatrész, amelyet kifejezetten a japán ipari szabvány (JIS) gázrendszerekben való használatra terveztek. Ez a szerelvény egy anyacsatlakozóval rendelkezik, egyedülálló 60°-os kúpos tömítéssel, amely biztonságos és szivárgásmentes csatlakozást biztosít.
A szerelvény 90°-os szöge zökkenőmentes és hatékony átmenetet tesz lehetővé a gázvezetékekben, csökkentve a turbulenciát és a nyomásveszteséget. A 60°-os kúpos tömítés szoros és biztonságos csatlakozást biztosít, megakadályozza a gázszivárgást és biztosítja a rendszer integritását.
A kiváló minőségű anyagokból készült 29691-90° Jis Gas Female 60° Cone Seal idomot úgy tervezték, hogy ellenálljon a gázok korrozív hatásainak és az ipari felhasználás szigorának. Korrózióálló, és idővel megőrzi funkcionális integritását, még zord környezetben is.
Ez a szerelvény könnyen felszerelhető és minimális karbantartást igényel, így kényelmes választás új telepítésekhez és utólagos felszerelésekhez is. Függetlenül attól, hogy a petrolkémiai, a földgáz vagy bármely más gázzal kapcsolatos iparágban dolgozik, a 29691-90° Jis Gas Female 60° Cone Seal idom kiváló választás gázrendszere biztonságának és hatékonyságának megőrzéséhez.
Összefoglalva, a 29691-90° Jis Gas Female 60° Cone Seal idom biztonságos, szivárgásmentes csatlakozási megoldást kínál a JIS gázrendszerekhez. Precíziós tervezése, kiváló minőségű felépítése és korrózióállósága megbízható összetevővé teszik gázrendszere integritásának és teljesítményének biztosításában.
