Cikkszám: 2C9/2D9/-RN
Leírás: DIN 90°-OS KÖNYÖK CSÖKKENTŐ CSÖV ADAPTER FORGÓANYÁVAL
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: 90° könyök
| RÉSZSZÁM | CÉRNA |
TUBE O.D |
MÉRETEK | Mpa | |||||||

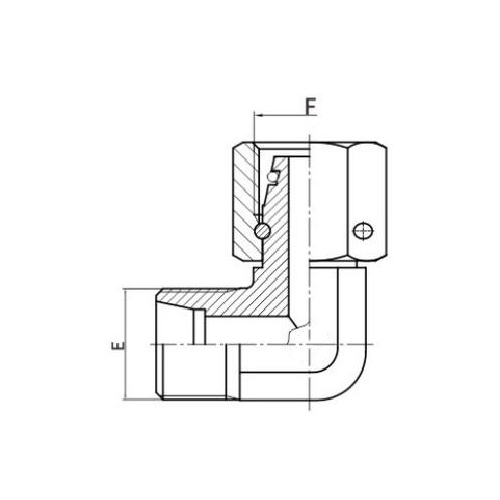

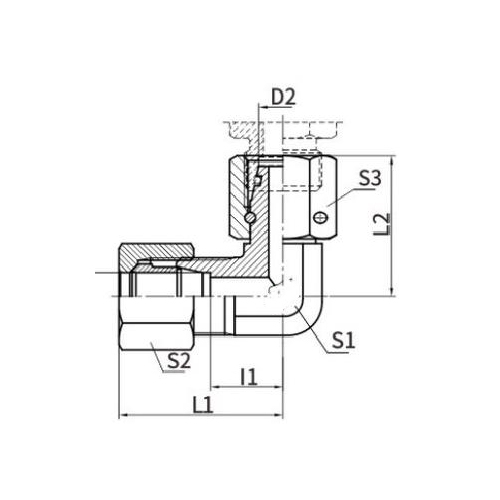

| E | F | D1 | D2 | I1 | L1 | L2 | S1 | S2 | S3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
DIN 90°-os könyökcsökkentő csőadapter forgatható anyával Bevezetés
A DIN 90°-os könyökcsökkentő csőadapter forgóanyával egy speciális hidraulikus szerelvény, amelyet 90 fokos fordulatok elvégzésére terveztek folyadékellátó rendszerekben. Ez az adapter megfelel a DIN (Deutsches Institut für Normung) szabványoknak, garantálva a kompatibilitást és a teljesítményt számos ipari környezetben.
A forgóanyával ellátott adapter kivételesen könnyű beszerelést és állíthatóságot kínál, különösen szűk vagy nehezen elérhető helyeken. Az anya forgó funkciója megkönnyíti a sima és pontos beállítást a csatlakozási folyamat során.
A robusztus anyagokból készült 90°-os könyökcsökkentő csőadapter kiváló tartósságot és korrózióállóságot mutat, így alkalmas nagynyomású folyadékrendszerekben való használatra. Az adapter biztonságos, szivárgásmentes kapcsolatot tart fenn, ami elengedhetetlen a hidraulikus rendszerek megbízható működéséhez.
Ez az adapter különféle hidraulikus rendszerekben alkalmazható, olyan iparágakban, mint az autóipar, az építőipar és a nehézgépipar. Legyen szó összetett ipari hidraulika csatlakoztatásáról vagy egyszerűbb vízvezeték-szerelési feladatokról, a DIN 90°-os, elforgatható anyával ellátott könyökcsökkentő csőadapter hatékony és megbízható megoldást kínál a 90 fokos elfordulást igénylő folyadékáram csatlakozásokhoz.
