Part No.: XC/XD/-RN
Leírás: DIN KERESZTSZERELÉSEK
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: DIN KERESZT SZERELÉSEK
| RÉSZSZÁM |
CÉRNA |
TUBE O.D | DIMFNZIÓK | Mpa | |||

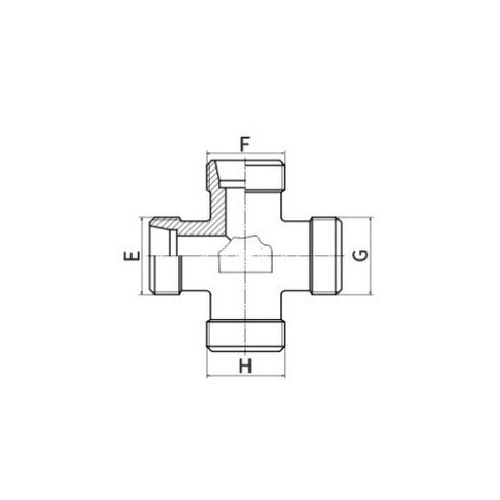

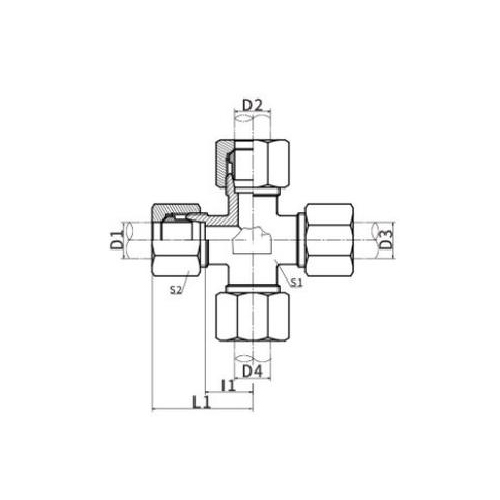

| E, F, G, H | D1,D2,D3,D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN keresztszerelvények bemutatása
A DIN keresztszerelvények a csőrendszerek kulcsfontosságú elemei, amelyeket négy különböző csővezeték vagy cső egyetlen ponton történő összekapcsolására terveztek. Ezek a szerelvények megfelelnek a DIN (Deutsches Institut für Normung) szabványoknak, és magas szintű minőséget, kompatibilitást és megbízhatóságot biztosítanak az ipari alkalmazásokban.
A keresztkötéseket általában olyan helyzetekben használják, amikor több vezetéket kell összekapcsolni, lehetővé téve a folyadék több irányba történő áramlását. Ez ideálissá teszi azokat az összetett csőrendszerekhez, ahol a folyadékok elosztására vagy keverésére van szükség.
A tartós anyagokból készült DIN Cross Fittings úgy készült, hogy ellenálljon a magas nyomásnak és hőmérsékletnek, így biztosítva a hosszú távú teljesítményt még igényes ipari környezetben is. Kialakításuk egyenletes folyadékáramlást tesz lehetővé minimális ellenállás mellett, csökkentve az energiaveszteséget és javítva a rendszer általános hatékonyságát.
Ezek a szerelvények számos iparágban alkalmazhatók, beleértve a vegyi feldolgozást, a kőolajat, az energiatermelést és egyebeket. Legyen szó víz, olaj, gáz vagy egyéb folyadékok elosztásáról, a DIN Cross Fittings robusztus és hatékony megoldást kínál az egymást keresztező csővezeték-hálózatokhoz.
