Cikkszám: AC
Leírás: DIN METRIC HER 24°L .T. TEE
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Végzettség: TEE

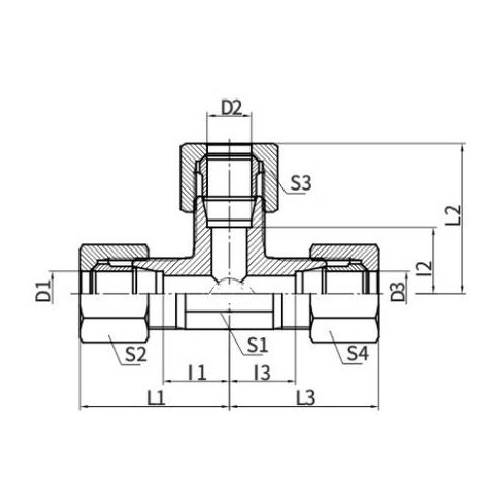

| RÉSZSZÁM | CÉRNA | TUBE O.D. | MÉRETEK | Mpa | |||
| E, F, G | D1,D2,D3 | L1, L2, L3 | L1, L2, L3 | S1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| Kr.u.-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| Kr.u.-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| Kr.u.-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| Kr.u.-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| Kr.u.-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| Kr.u.-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| Kr.u.-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN metrikus férfi 24° L.T. Tee Bevezetés
A DIN Metric Male 24° L.T. A Tee egy speciális hidraulikus szerelvény, amely megfelel a DIN (Deutsches Institut für Normung) szabványoknak. Ez a pólószerelvény külső menetes csatlakozással és 24 fokos üléssel rendelkezik, amelyet nagynyomású folyadékrendszerekben való használatra terveztek.
Az L.T. A (Lightweight Thread) jelölés egy speciális menetezési szabványra utal, amelyet általában hidraulikus alkalmazásokban használnak. A 24°-os ülés szoros és biztonságos illeszkedést biztosít, megakadályozza a szivárgást és megőrzi a rendszer integritását.
Ez a T-idom lehetővé teszi a folyadékáramlás három irányba történő elosztását, így az összetett hidraulikus rendszerek alapvető eleme. Jellemzően tartós anyagokból készül, amelyek ellenállnak a nagy nyomásnak és ellenállnak a korróziónak, így biztosítva a hosszú élettartamot.
A DIN Metric Male 24° L.T. A Tee számos olyan iparágban található, ahol hidraulikus rendszereket használnak, mint például az építőiparban, a bányászatban és a gyártásban. Sokoldalúsága és megbízhatósága miatt minden olyan folyadékelosztó rendszer döntő részévé válik, amely a folyadék többirányú elosztását igényli.
