Cikkszám: 1Q
Leírás: 1Q METRIC FÉRFI 74°KÚPÜLÉS
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

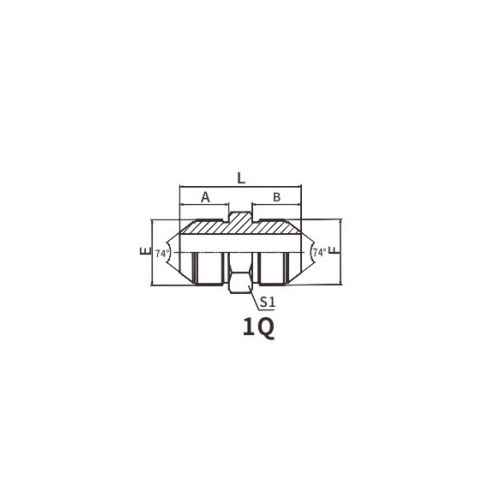

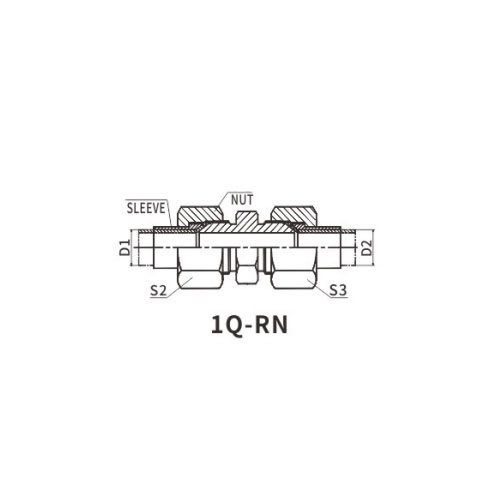

| RÉSZSZÁM | CÉRNA | TUBE O.D. | MÉRETEK | |||||
| E | F | D1,D2 | A | B | L | S1 | S2,S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1.5 | M12X1.5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1.5 | M14X1.5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1.5 | M16X1.5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1.5 | M18X1.5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1.5 | M24X1.5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1.5 | M27X1.5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1.5 | M30X1.5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q Metric Férfi 74°-os kúpos ülés angol nyelvű bevezető
Az 1Q Metric Male 74° Cone Seat egy precíziós tervezésű alkatrész, amely biztonságos és szivárgásmentes tömítést biztosít a metrikus alapú folyadékrendszerekben. Ezt az egyedülálló ülést kifejezetten a 74°-os kúpos tömítésű, masszív és megbízható csatlakozást biztosító apa-idomokkal való használatra szabták.
Az 1Q Cone Seat metrikus külső menetét gondosan úgy alakították ki, hogy tökéletesen illeszkedjen a megfelelő belső menetekhez, így szorosan és biztonságosan illeszkedik. Ez a menetrendszer nemcsak erős csatlakozást biztosít, hanem egyszerű be- és szétszerelést is lehetővé tesz, így a karbantartás és a javítás gyerekjáték.
A 74°-os kúpos tömítés ennek az alkatrésznek a szíve, amely szivárgásmentes csatlakozást kínál, amely ellenáll a magas nyomásnak és hőmérsékletnek. A kúp kúpos kialakítása szoros és biztonságos tömítést biztosít, ha kompatibilis dugós csatlakozóval van párosítva, megakadályozva a szivárgást és az optimális folyadékátviteli hatékonyságot.
A kiváló minőségű anyagokból készült 1Q Metric Male 74° Cone Seat korrózióálló és tartós, így számos ipari környezetben használható. Könnyen integrálható a meglévő metrikus alapú folyadékrendszerekbe, biztonságos és megbízható tömítést biztosítva, amely javítja a rendszer általános teljesítményét.
Összefoglalva, az 1Q Metric Male 74° Cone Seat egy precíziós tervezésű tömítőalkatrész, amelyet úgy terveztek, hogy optimális teljesítményt nyújtson a metrikus alapú folyadékrendszerekben. Biztonságos menetrendszere és robusztus kúpos tömítése megbízható megoldássá teszi a szivárgásmentes folyadékszállítás biztosítására számos ipari alkalmazásban.
