Cikkszám: 1QN
Leírás: 1QN METRIC HER 74° CONE/NPT MALE
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

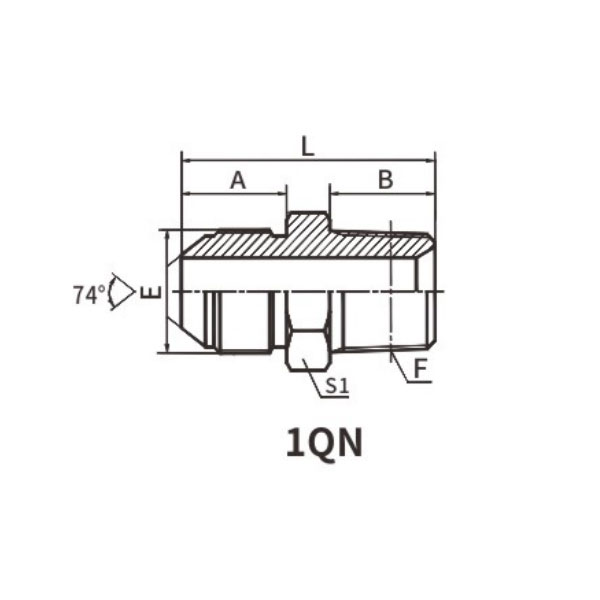

| RÉSZSZÁM | CÉRNA | TUBEO.D. | MÉRETEK | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1,1/4"X11,5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1,1/4"X11,5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Metric Male 74° Cone/NPT Male Angol Bevezetés
Az 1QN Metric Male 74° Cone/NPT Apa csatlakozó egy precíziós tervezésű alkatrész, amelyet úgy terveztek, hogy biztonságos és megbízható kapcsolatot biztosítson a metrikus és a National Pipe Thread (NPT) rendszerek között. Ez az egyedülálló tömítés robusztus és szivárgásmentes teljesítményt nyújt, így ideális választás különféle ipari folyadékrendszerekhez.
Az 1QN csatlakozó metrikus külső vége 74°-os kúpos kialakítással rendelkezik, amely tökéletesen illeszkedik a megfelelő NPT külső menethez. Ez a kúpos konfiguráció erős és biztonságos tömítést hoz létre, biztosítva a szoros és szivárgásmentes csatlakozást.
Az NPT külső menet egy szabványos menetrendszer, amelyet széles körben használnak az Egyesült Államokban csövek és csövek csatlakoztatására. A 74°-os kúpos metrikus apavéggel való kompatibilitása lehetővé teszi a zökkenőmentes integrációt a vegyes rendszerű alkalmazásokba, ahol metrikus és NPT komponenseket is használnak.
A kiváló minőségű anyagokból készült 1QN Metric Male 74° Cone/NPT Male csatlakozót úgy tervezték, hogy ellenálljon a nagy nyomású és magas hőmérsékletű környezet igénybevételének. Korrózióálló és tartós, így biztosítja a hosszú távú megbízhatóságot és teljesítményt.
Ennek a csatlakozónak a precíziós tervezése biztosítja a sima és biztonságos illeszkedést, minimálisra csökkenti a szivárgás kockázatát és maximalizálja a rendszer hatékonyságát. Sokoldalúsága lehetővé teszi az ipari alkalmazások széles körében történő használatát, beleértve a hidraulikát, pneumatikát és egyéb folyadékrendszereket.
Összefoglalva, az 1QN Metric Male 74° Cone/NPT Apa csatlakozó egy robusztus és megbízható tömítőelem, amelyet vegyes rendszerű alkalmazásokhoz terveztek. Precíziósan megtervezett kúpos kialakítása, kompatibilitása a metrikus és NPT menetrendszerekkel, valamint a kiváló minőségű anyagok megbízható megoldássá teszik a biztonságos és szivárgásmentes csatlakozásokhoz különféle ipari folyadékrendszerekben.
