Cikkszám: 2D9
Leírás: 2D 90° METRIC FÉRFI 24° H.T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

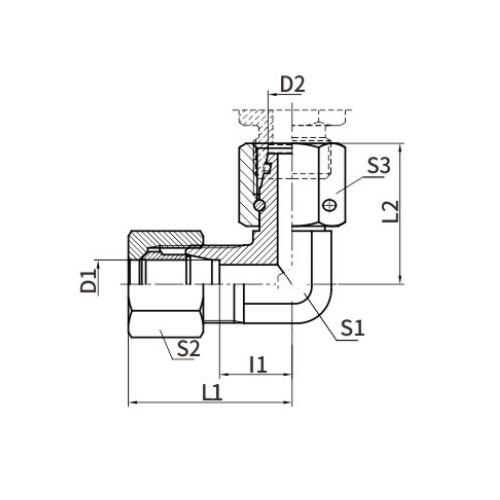

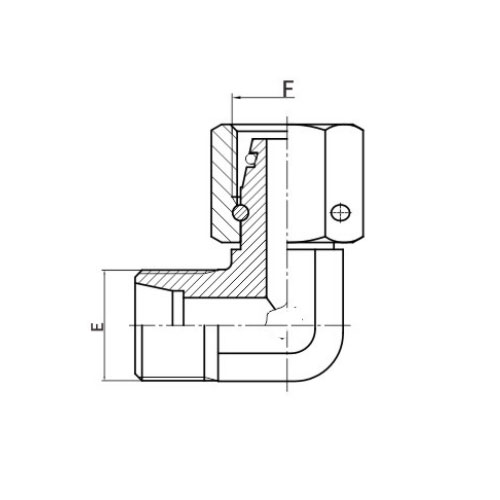

| RÉSZSZÁM | CÉRNA | TUBE O.D | MÉRETEK | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 metrikus férfi 24° H.T. Angol Bevezetés
A 2D9 Metric Male 24° H.T. (High-Torque) egy precíziós tervezésű alkatrész, amely biztonságos és megbízható csatlakozást biztosít a metrikus menetvágó rendszerekben. Ez az egyedülálló tömítés nagy nyomatékú alkalmazásokhoz lett optimalizálva, így robusztus és szivárgásmentes teljesítményt biztosít.
A 2D9 metrikus apa vége 24°-ban kúpos, amely aprólékosan kidolgozott, hogy kivételes illeszkedést és tömítést biztosítson. Ez a kúpos kialakítás nemcsak szoros csatlakozást biztosít, hanem lehetővé teszi az egyszerű telepítést és szétszerelést is, így kényelmes választás a karbantartási és javítási munkákhoz.
Ennek az alkatrésznek a nagy nyomatékú képességét robusztus felépítése és kiváló minőségű anyagok jelentik. Úgy tervezték, hogy ellenálljon a nagy nyomású és magas hőmérsékletű alkalmazások szigorának, így alkalmas ipari folyadékrendszerek széles körére.
A 2D9 Metric Male 24° H.T. Ezenkívül korrózióálló és tartós, hosszú távú teljesítményt biztosít még zord környezeti körülmények között is. Ez a tartósság a biztonságos tömítési tulajdonságaival kombinálva ideális választássá teszi a kritikus csatlakozásokhoz, ahol a megbízhatóság a legfontosabb.
Összefoglalva, a 2D9 Metric Male 24° H.T. egy megbízható és nagy teljesítményű tömítőalkatrész, amelyet metrikus menetes rendszerekhez terveztek. Precíziósan megtervezett kúpossága, nagy nyomatékú képessége és tartós felépítése megbízható megoldássá teszik a biztonságos és szivárgásmentes csatlakozásokhoz különféle ipari alkalmazásokban.
