Cikkszám: 2C
Leírás: 2C METRIC FÉRFI 24°/METRIKUS NŐ 24° L .T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

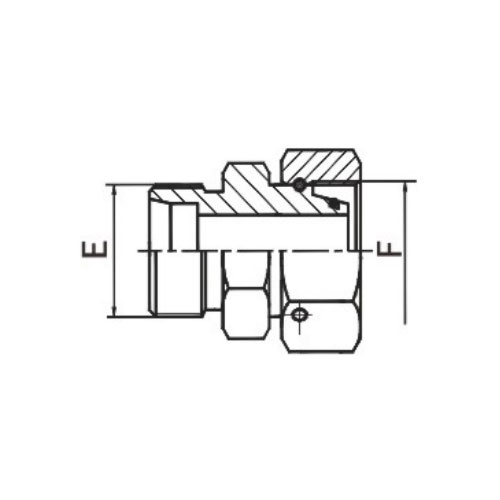

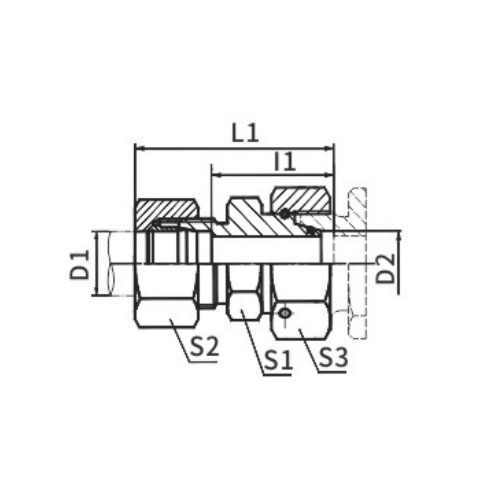

| RÉSZSZÁM | CÉRNA | TUBE O.D. | MÉRETEK | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C metrikus férfi 24°/metrikus nő 24° L.T. Angol Bevezetés
A 2C Metric Férfi 24°/Metric Female 24° L.T. (Left-hand Thread) egy precíziós megmunkálású csatlakozó, amely biztonságos és szivárgásmentes kapcsolatot biztosít két metrikus menetrendszer között. Ez az alkatrész robusztus megoldást kínál folyadékrendszerekhez, megbízható teljesítményt biztosítva az ipari alkalmazások széles körében.
A 2C csatlakozó metrikus apavége 24°-os kúpossággal rendelkezik, amely tökéletesen illeszkedik a megfelelő metrikus anyavéghez, amely szintén 24°-os kúpos. Ez a kúpos kialakítás erős és biztonságos tömítést hoz létre, megakadályozza a szivárgást és optimális teljesítményt biztosít.
Az anyavég balmenetes (L.T.) konfigurációja további biztonsági és stabilitási réteget ad a csatlakozáshoz. A bal oldali szálak kevésbé gyakoriak, ami megnehezíti az illetéktelen hozzáférést és szétszerelést, ami növeli a rendszer általános biztonságát.
Kiváló minőségű anyagokból készült, a 2C Metric Male 24°/Metric Female 24° L.T. A csatlakozót úgy tervezték, hogy ellenálljon a magas nyomású és magas hőmérsékletű környezet igénybevételének. Korrózióálló és tartós, így biztosítja a hosszú távú megbízhatóságot és teljesítményt.
Ennek a csatlakozónak a precíziós tervezése biztosítja a sima és biztonságos illeszkedést, minimálisra csökkenti a szivárgás kockázatát és maximalizálja a rendszer hatékonyságát. Sokoldalúsága lehetővé teszi, hogy különféle folyadékrendszerekben, például hidraulikában, pneumatikában és egyéb ipari alkalmazásokban használható.
Összefoglalva, a 2C Metric Male 24°/Metric Female 24° L.T. A csatlakozó egy robusztus és megbízható tömítőelem, amelyet metrikus menetes rendszerekhez terveztek. Precíziósan megtervezett kúpos kialakítása, balos menetes konfigurációja és kiváló minőségű anyagai megbízható megoldássá teszik a biztonságos és szivárgásmentes csatlakozásokhoz különféle ipari folyadékrendszerekben.
