Rendelési szám:20591
Leírás:20591-90° METRIKUS NŐI 24°KÚPOS O-GYŰRŰ H.T.
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fok: 90°

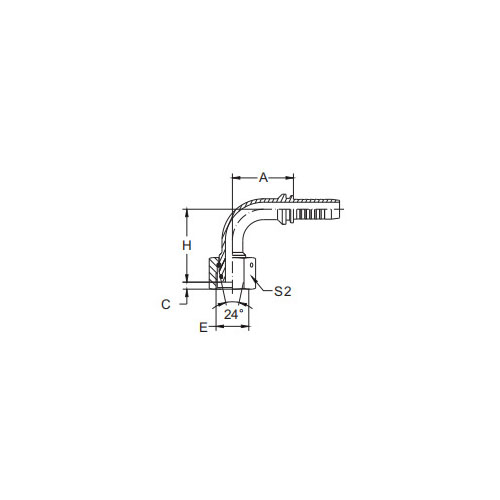

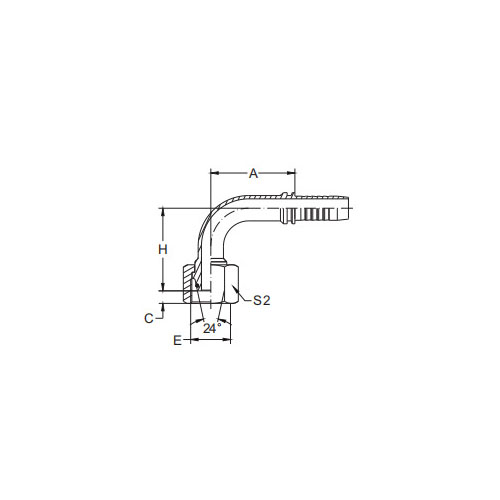

| RÉSZSZÁM | SZÁM E | tömlőfurat | TUBE O.D. | O GYŰRŰ | MÉRETEK | ||||
| DN | GONDOLATJEL | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90° metrikus anya 24° kúpos O-gyűrű H.T. Bevezetés
A 20591-90°-os metrikus anya 24°-os kúpos O-gyűrű H.T. Az illesztés a metrikus folyadékcsatlakozási technológia élvonalbeli előrelépését jelenti. Ezt a női idomot egyedi 90°-os szöggel és precízen kidolgozott 24°-os kúpos üléssel tervezték, amelyek együttesen biztosítják a biztonságos és szivárgásmentes csatlakozást.
A 24°-os kúpos ülés kifejezetten jól illeszkedik a férfi megfelelőjéhez, és robusztus tömítést biztosít, amely képes ellenállni a magas nyomásnak és hőmérsékletnek. Ez a tulajdonság alapvető fontosságú az ipari alkalmazásokban, ahol a folyadék integritása kulcsfontosságú.
Ezenkívül az O-gyűrű beépítése a kialakításba további biztonsági réteget ad. Az O-gyűrű tömítő gátat hoz létre a kúp üléke és az illeszkedő felület között, hatékonyan megakadályozva a szivárgást és biztosítva a zökkenőmentes folyadékáramlást.
A "H.T." a termék neve a "High-Temperature" szót jelenti, jelezve, hogy ez a szerelvény olyan környezetben való használatra alkalmas, ahol a szélsőséges hőmérsékletek is szerepet játszanak. Az építéshez felhasznált anyagokat a kiváló hőstabilitásuk miatt választották ki, ami megbízható teljesítményt biztosít még nehéz körülmények között is.
A 20591-90°-os metrikus anya 24°-os kúpos O-gyűrű H.T. szerelvény is figyelemre méltó a könnyű beszerelés és szétszerelés. Kialakítása gyors és hatékony csatlakozást tesz lehetővé, minimalizálja az állásidőt és növeli a működési hatékonyságot.
Összefoglalva, a 20591-90° Metric Female 24° Cone O-Ring H.T. A fitting robusztus és megbízható megoldást kínál a metrikus folyadékcsatlakozásokhoz nagynyomású és magas hőmérsékletű környezetben. Precíziós tervezése, hőstabilitása és tömítési képességei kiemelkedő választássá teszik az ipari alkalmazásokhoz, ahol a biztonság és a teljesítmény a legfontosabb.
