DIN 90° könyök NPT apa

Tisztelettel meghívjuk Önt, hogy látogassa meg gyárunkat, és fedezze fel legújabb termékcsaládunkat, amely a legfrissebb értékesítési és prémium minőségű DIN 90°-os könyökös NPT apaszerelvényeket tartalmazza. Versenyképes áraink biztosítják, hogy vásárlásakor a legjobb értéket kapja. Izgatottan várjuk, hogy eredményes együttműködést alakíthassunk ki Önnel, és az Ön igényeit a legmagasabb szintű ügyfél-elégedettséggel tudjuk kielégíteni.

Kérdés küldése

termékleírás

Cikkszám: 1CN9/1DN9

Leírás: DIN 90° KÖNYÖK NPT FÉM

Átalakítható kód:

Anyaga: szénacél 45#

Felületkezelés: cink, Cr3+ bevonat, tiszta fehér

Korrózióálló óra: 120 óra vagy hosszabb

Fok: 90° könyök

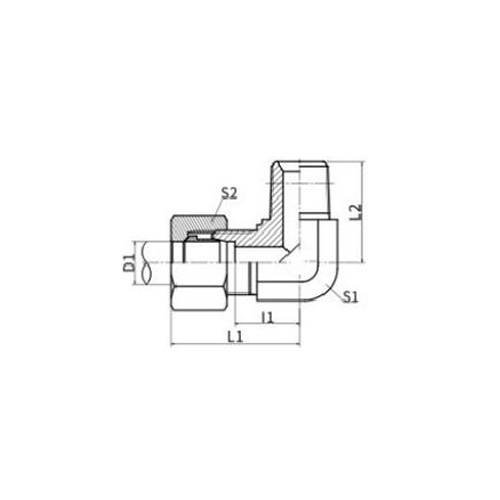

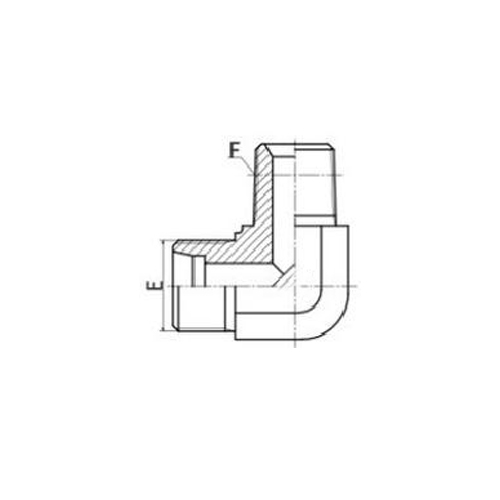

RÉSZSZÁM	CÉRNA			MÉRETEK
	CÉRNA			MÉRETEK
	E	F	TUBE O.D	I1	L1	L2	S1	S2
1CN-08-02LL	M8X1	Z1/8"X27	4	11	21	17	10	10
1CN-10-02LL	M10X1	Z1/8"X27	6	9.5	21	17	10	12
1CN-12-02LL	M12X1	Z1/8"X27	8	11.5	23	20	12	14
1CN9-12-02	M12X1.5	Z1/8"X27	6	13	28	21	11	14
1CN9-12-04	M12X1.5	Z1/4"X18	6	15.5	30.5	25.5	14	14
1CN9-14-04	M14X1.5	Z1/4"X18	8	15.5	30.5	25.5	14	17
1CN9-16-06	M16X1.5	Z3/8"X18	10	17.5	32.5	29.5	16	19
1CN9-18-04	M18X1.5	Z1/4"X18	12	19	34	28	19	22
1CN9-18-06	M18X1.5	Z3/8"X18	12	19	34	31	19	22
1CN9-18-08	M18X1.5	Z1/2"X14	12	21	36	36.7	22	22
1CN9-22-06	M22X1.5	Z3/8"X18	15	22	37	32.5	22	27
1CN9-22-08	M22X1.5	Z1/2"X14	15	22	37	36.7	22	27
1CN9-26-08	M26X1.5	Z1/2"X14	18	25.5	42	40	27	32
1CN9-26-12	M26X1.5	Z3/4"X14	18	25.5	42	44	27	32
1CN9-30-12	M30X2	Z3/4"X14	22	29.3	45.8	45	30	36
1CN9-30-16	M30X2	Z1"X11.5	22	32		50	33	36
1CN9-36-16	M36X2	Z1"X11.5	28	33.3	49.8	51.5	36	41
1CN9-45-20	M45X2	Z1,1/4"X11,5	35	39.2	60.7	63	48	50
1CN9-52-24	M52X2	Z1.1/2"X11.5	42	44.8	67.8	65	55	60
1DN9-14-04	M14X1.5	Z1/4"X18	6	17.5	32.5	25.5	14	17
1DN9-16-04	M16X1.5	Z1/4"X18	8	18.5	33.7	26.5	16	19
1DN9-18-06	M18X1.5	Z3/8"X18	10	19.5	36	31	19	22
1DN9-20-04	M20X1.5	Z1/4"X18	12	19.5	36	28	19	24
1DN9-20-06	M20X1.5	Z3/8"X18	12	19.5	36	31	19	24
1DN9-22-06	M22X1.5	Z3/8"X18	14	23	41	32.5	22	27
1DN9-22-08	M22X1.5	Z1/2"X14	14	23	41	36.7	22	27
1DN9-24-06	M24X1.5	Z3/8"X18	16	24	42.5	33.5	24	30
1DN9-24-08	M24X1.5	Z1/2"X14	16	24	42.5	37.5	24	30
1DN9-30-08	M30X2	Z1/2"X14	20	28	49.8	41	30	36
1DN9-30-12	M30X2	Z3/4"X14	20	28	49.8	45	30	36
1DN9-36-12	M36X2	Z3/4"X14	25	32.8	56.8	49	36	46
1DN9-36-16	M36X2	Z1"X11.5	25	32.8	56.8	51.5	36	46
1DN9-42-16	M42X2	Z1"X11.5	30	36.2	62.7	54.5	41	50
1DN9-42-20	M42X2	Z1,1/4"X11,5	30	36.2	62.7	54.5	41	50
1DN9-52-20	M52X2	Z1,1/4"X11,5	38	45.8	76.8	65	55	60
1DN9-52-24	M52X2	Z1.1/2"X11.5	38	45.8	76.8	65	55	60

DIN 90° könyök NPT Férfi Bevezetés

A DIN 90°-os könyök NPT apa egy csőszerelvény, amely megfelel a Deutsches Institut für Normung (DIN) szabványoknak, 90 fokos hajlítással és apa National Pipe Thread (NPT) csatlakozással rendelkezik. Ezt a fajta könyököt általában csőrendszerekben használják az áramlás irányának 90 fokkal történő megváltoztatására, míg az NPT-dugós csatlakozás lehetővé teszi a könnyű rögzítést az anya NPT-szerelvényekhez vagy csatlakozókhoz.

A DIN 90°-os könyök NPT dugót különféle ipari, kereskedelmi és lakossági vízvezeték-szerelési alkalmazásokhoz tervezték. Általában tartós anyagokból, például sárgarézből, acélból vagy rozsdamentes acélból készül, ami biztosítja a hosszú élettartamot és a korrózióállóságot. A könyök méretei és menetspecifikációi szigorúan megfelelnek a DIN szabványoknak, garantálva a kompatibilitást és a megbízhatóságot a csőrendszerekben.

A könyök külső oldalán található NPT-menet biztosítja a szoros és biztonságos illeszkedést, megakadályozza a szivárgást és megőrzi a rendszer integritását. Ezt a fajta szerelvényt gyakran használják nagy nyomású és hőmérsékletű alkalmazásokban, ahol a robusztus és szivárgásmentes csatlakozás kulcsfontosságú.

Akár egy összetett ipari csőrendszeren, akár egy egyszerű otthoni vízvezeték-projekten dolgozik, a DIN 90°-os könyök NPT Male megbízható és szabványos megoldást kínál a folyadékáramlás irányának megváltoztatására.

Hot Tags: DIN 90° könyök NPT férfi, Kína, Gyártó, Szállító, Gyári, Testreszabott, Kiváló minőségű, OEM, ODM
