Cikkszám: 1CN/1DN
Leírás: DIN METRIC MALE 24°L .T./NPT MALE 60°
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

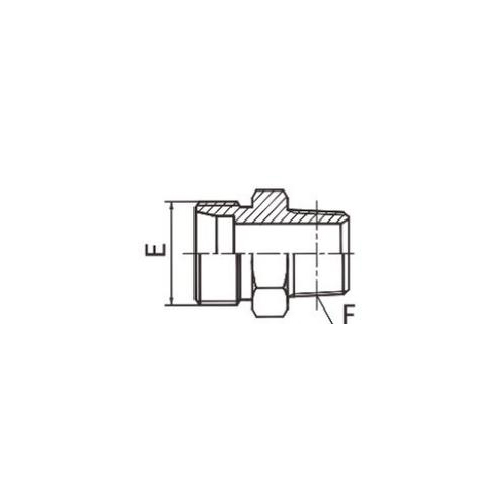

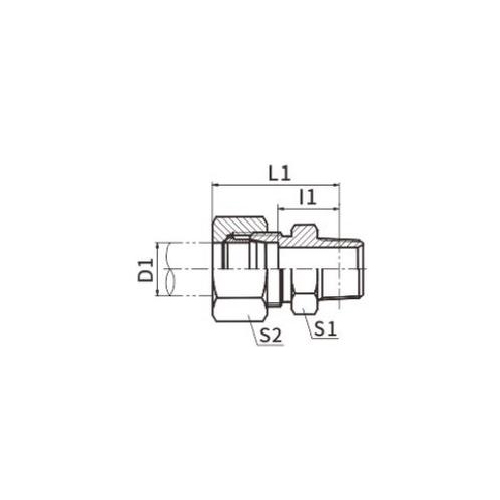

| RÉSZSZÁM | CÉRNA | MÉRETEK | |||||
| E | F | TUBE O.D. | 11 | L1 | S1 | S2 | |
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1,1/4"X11,5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1,1/4"X11,5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1,1/4"X11,5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1,1/4"X11,5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1,1/4"X11,5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
DIN metrikus apa 24°-os lámpasorozat / NPT apa 60°-os kúpos szerelvény bemutatása
A DIN metrikus apa 24° Light Series / NPT Male 60° Cone Fitting egy hidraulikus szerelvény, amely két különböző csatlakozási módot egyesít egyetlen kényelmes adapterben. Az egyik végén DIN Metric Male csatlakozó található 24 fokos kúpos üléssel, amelyet könnyű sorozatú hidraulikus tömlőkkel és berendezésekkel való használatra terveztek. Ez a fajta csatlakozás általában megtalálható az európai típusú hidraulikus rendszerekben.
A másik végén a szerelvény egy 60 fokos kúpos ülékkel ellátott NPT Male csatlakozóval rendelkezik, amely kompatibilis az Észak-Amerikában általánosan használt National Pipe Thread (NPT) szabványokkal. A 60 fokos kúp biztonságos, szivárgásmentes tömítést biztosít, ha megfelelő anyacsavarral párosítják.
Ez az adapter jellemzően tartós anyagokból, például acélból vagy sárgarézből készül, így biztosítva a hosszú élettartamot és a korrózióállóságot. A vasalat precíz megmunkálása és menetezése szoros, szivárgásmentes csatlakozást garantál, ami elengedhetetlen a rendszer integritásának megőrzéséhez és a folyadékveszteség megelőzéséhez.
A DIN Metric Male 24° Light Series / NPT Male 60° Cone Fitting különféle ipari és hidraulikus rendszerekben talál alkalmazást, ahol felmerül a különböző csatlakozási szabványok közötti alkalmazkodás szükségessége. Legyen szó az autóiparról, az építőiparról vagy a nehézgépiparról, ez a szerelvény sokoldalú és megbízható megoldást kínál a hidraulika vezetékek csatlakoztatására.
