Cikkszám: 4C/4D
Leírás: DIN METRIC HÍM 24°L .T. PULG
Átalakítható kód:
Anyaga: szénacél 45#
Felületkezelés: cink, Cr3+ bevonat, tiszta fehér
Korrózióálló óra: 120 óra vagy hosszabb
Fokozat: Egyenes

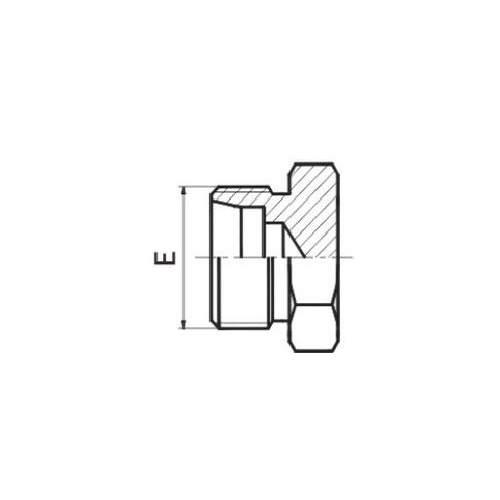

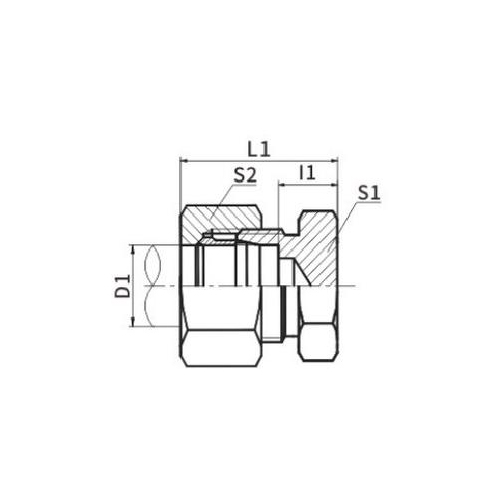

| RÉSZSZÁM | CÉRNA | TUBE O.D. | MÉRETEK | ||||
| E | D1 | 11 | L1 | S1 | S2 | ||
| 4C-12 | M12X1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4C-14 | M14X1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4C-16 | M16X1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4C-18 | M18X1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4C-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4C-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4C-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4D-18 | M18X1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4D-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4D-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4D-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4D-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4D-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4D-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
DIN metrikus apa 24° Light Series (L.T.) dugó Bevezetés
A DIN Metric Male 24° Light Series (L.T.) dugó egy hidraulikus szerelvény, amelyet alacsony nyomású folyadékenergia-alkalmazásokhoz terveztek. A DIN (Deutsches Institut für Normung) szabványoknak megfelelő, 24 fokos kúpos ülékkel ellátott külső menetes csatlakozással rendelkezik. A lámpasorozat jelölése azt jelzi, hogy ez a szerelvény alacsonyabb nyomásigényű rendszerekben való használatra alkalmas.
A dugó kialakítása lehetővé teszi a könnyű és biztonságos csatlakoztatást a megfelelő csatlakozóaljzathoz, biztosítva a szivárgásmentes tömítést. A metrikus külső menet biztosítja a kompatibilitást a hidraulikus berendezések és tömlők széles skálájával, amelyek megfelelnek a DIN előírásoknak.
Tartós anyagokból, például acélból vagy sárgarézből készült, a DIN Metric Male 24° L.T. A dugó kiváló korrózióállóságot és hosszú élettartamot biztosít, így alkalmas különféle ipari és kereskedelmi alkalmazásokhoz.
Akár hidraulikus rendszerekkel dolgozik az autóiparban, az építőiparban vagy bármely más iparágban, a DIN Metric Male 24° L.T. A dugó megbízható és szabványos megoldást kínál a hidraulika vezetékek csatlakoztatására és leválasztására. Könnyű kezelhetősége és megbízhatósága miatt népszerű választás a szakemberek körében.
